市场趋势
Tech talk

台积电在 ISSCC 2024 上明确表态:硅光子是未来 CPO(光电共封装)的必然选择。
以50T 交换机为例,用当前主流的插拔式模组,功耗达1500W,仍难满足未来高速高带宽需求。而硅光方案与 CPO 结合后,能在此基础上再降50%功耗,最终可降至约 850W。
今天,我们来了解:硅光技术是什么?为什么是下一代光模块的主要支撑技术?
一、硅光:从“组装”到“集成”
二、迈向CPO,为何硅光是主流方案
三、硅光需求爆发和国产化进度
一、硅光
从“模块组装”到“芯片集成”
硅光技术不是简单材料升级,而是光模块的制造工艺革新。
传统光模块需要像拼乐高一样,将40多个激光器、调制器等分立元件对准组装,成本高、效率低。
而硅光技术的关键突破在于,它利用成熟的半导体CMOS工艺,将这些光学元件像雕刻电路一样,“印刷”在1-2片硅基光芯片上。

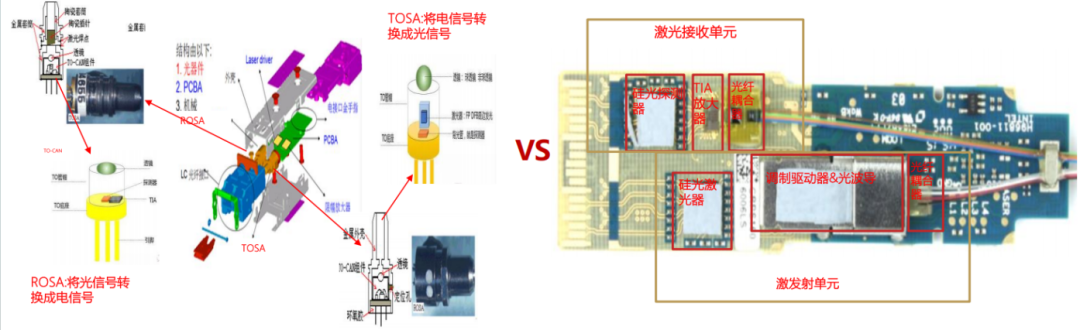

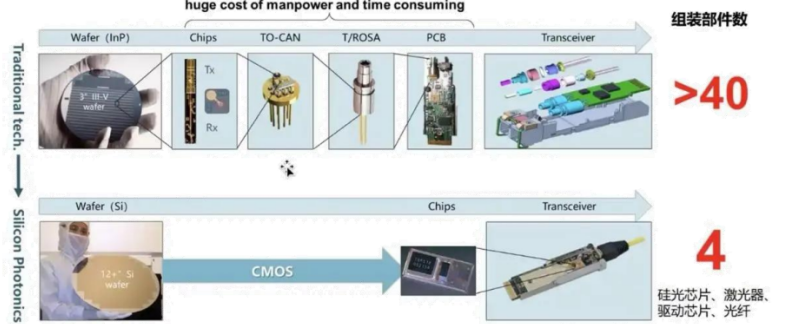

分立元件光模块与硅光集成芯片对比

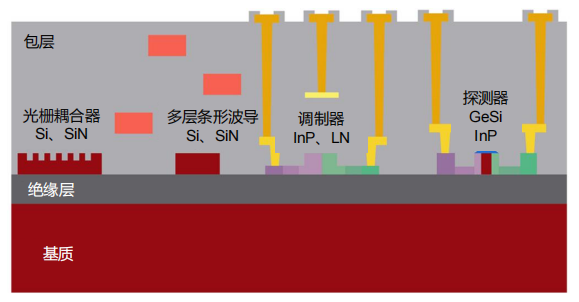

硅光芯片横截面图:集成多个器件(除了激光器)
硅光在光模块应用有以下优势:
1)集成度高,体积小
元件密度提升,模块体积大幅缩小,支持进一步的精密封装。

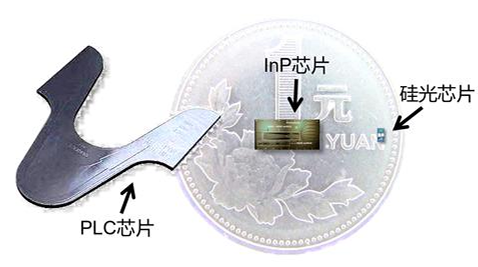

同一功能的光芯片和硅光芯片尺寸对比
2)高速率,低耗能

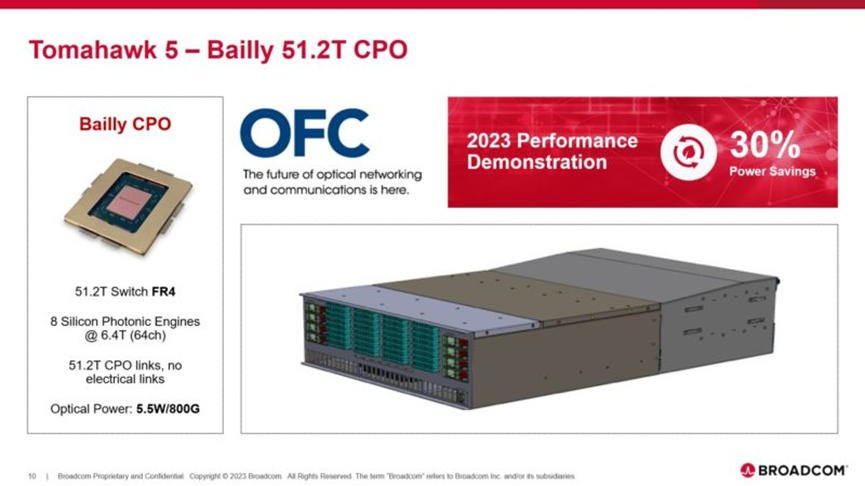

光信号传输能耗仅为电信号的1/10,在数据中心等能耗敏感场景,单模块功耗可从百毫瓦级降至微瓦级。例如,博通的一款51.2Tbps CPO交换机芯片采用硅光技术,功耗较传统方案降低30%。

硅光能更高效支持1.6T/3.2T高速率模块的多通道集成需求,有更好的带宽拓展潜力。

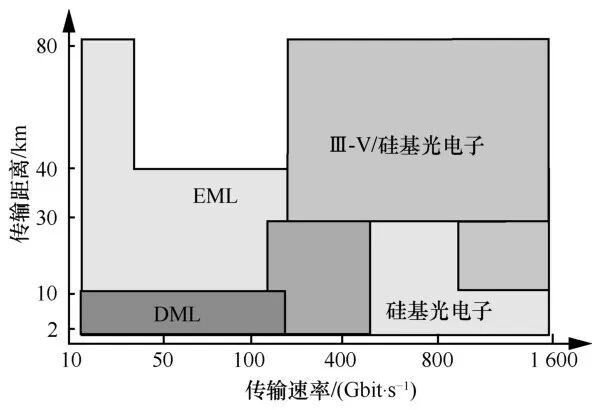

硅光技术适合多通道的高速率光通讯
3)成本优势
a.多模组→高度集成
集成后使用更少的器件,800G硅光模块物料总成本可比传统方案降低近20%,约100美元。

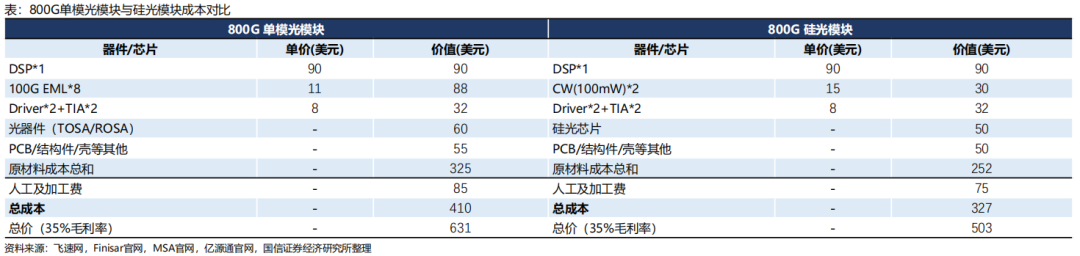

800G单模光块硅光方案器件成本对比
source:国信证券
b.人工组装→自动化
传统光模块多个器件的组装和耦合需要密集人工,硅光生产的组装步骤更少,组装精度要求更高下厂家不断建设自动化程度更高的产线,将大大减少人力成本。

高度集成的硅光模块人工组装环节减少
c.化合物晶圆→12寸硅晶圆产线
传统光器件生产用砷化镓(GaAs)/磷化铟(InP)等 III-V 族化合物衬底晶圆(主流2-6英寸),成本高、良率低、拓产慢;而硅光芯片待工艺成熟后可使用 12 寸硅晶圆产线,晶圆尺寸大、单颗芯片成本低,光芯片尺寸不依赖于加工工艺的精细度,使用成熟工艺制程(130nm/90nm/45nm)。

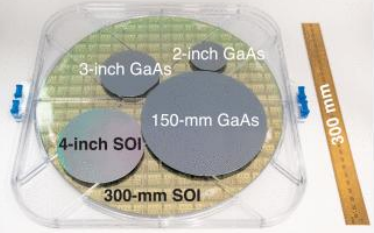

化合物晶圆和硅基SOI晶圆对比
二、迈向CPO
为何硅光是主流方案?
硅光是实现下一代CPO光电共封装光模块的关键“使能技术”。

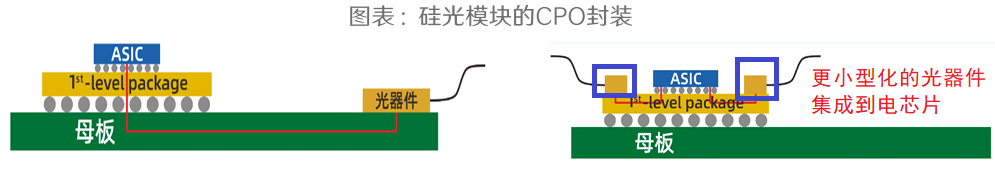

上期CPO引爆光博会,先进封装下一赛道提到,CPO(共封装光学)的原理 —— 把光引擎像 “邻居” 一样,直接 “搬” 到交换机芯片旁边住。这样一来,电信号不用再跑远路传递,功耗自然就降下来了。

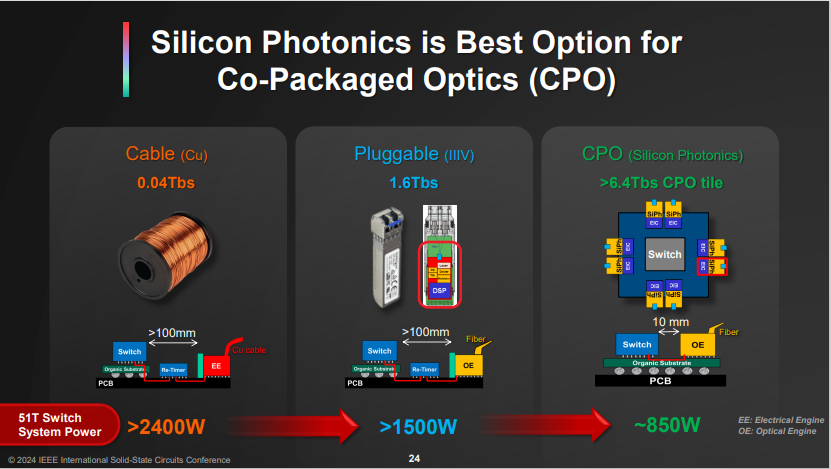

Source:ISSCC
但 “邻居同住” 没那么简单:光引擎体积得足够小,才能塞进交换机芯片旁边的 “小空间”;工艺还得和芯片兼容,不能 “处不来”;高密度的散热也得解决 —— 这三大难题让传统方案很难实现。
而硅光芯片刚好是 “理想帮手”:它把调制器、探测器等多个部件 “打包集成”,个头变小既满足了体积要求,模块内器件数减少了,又减少功耗和温度。

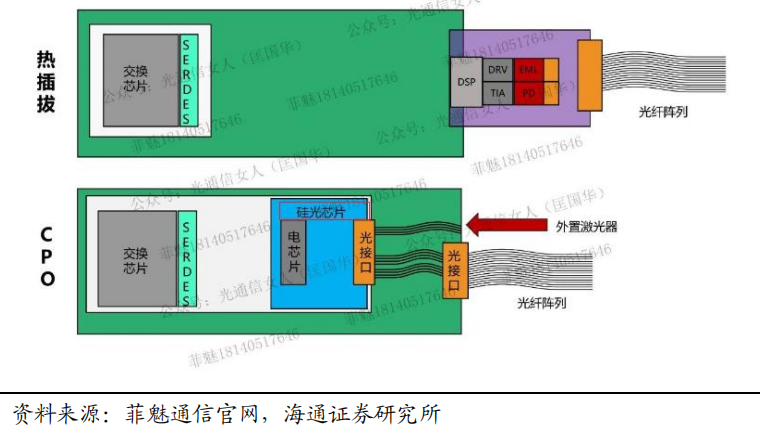

CPO 方案(基于硅光芯片)与热插拔方案对比
三、硅光需求爆发和国产化进度
硅光技术已成为高速率光模块的主流选择之一。
根据Yole预测,硅光模块2029年市场规模将达到103亿美元,近5年CAGR达45%;对应硅光模块销量近1800万只。
硅光模块应用阶段
800G:成熟商用,批量出货;
1.6T:进入量产阶段,2025年硅光技术在1.6T光模块中的渗透率将达45%;
3.2T:已在AI与超算等前沿领域试用。
LightCounting预计,在CPO等先进封装方式的应用下,硅光光收发器市场份额从2025年的30%翻倍增长至2030年的60%。

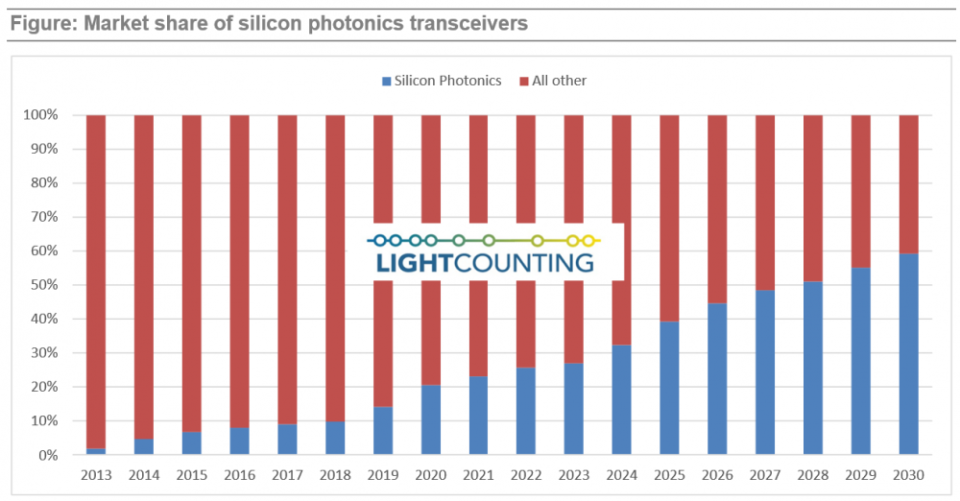

硅光收发器的市场份额:硅光占比不断上升
硅光芯片的销售额将从 2023 年的 8 亿美元增至 2029 年的略高于 30 亿美元。

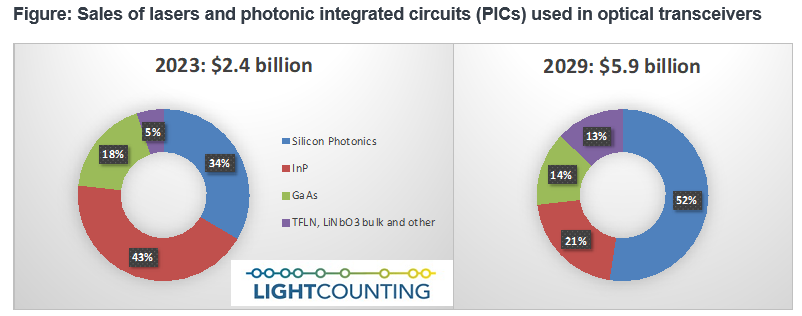

2029年硅光方案在激光器和光芯片的占比52%
全球硅光产业链由英特尔、思科等国际巨头主导,而我国依托庞大光通讯市场与成熟光模块产业基础,硅光子产业设计、制造等各环节正在持续突破。
中际旭创、新易盛、光迅科技等光芯片/模块企业在积极推进硅光技术布局和量产。

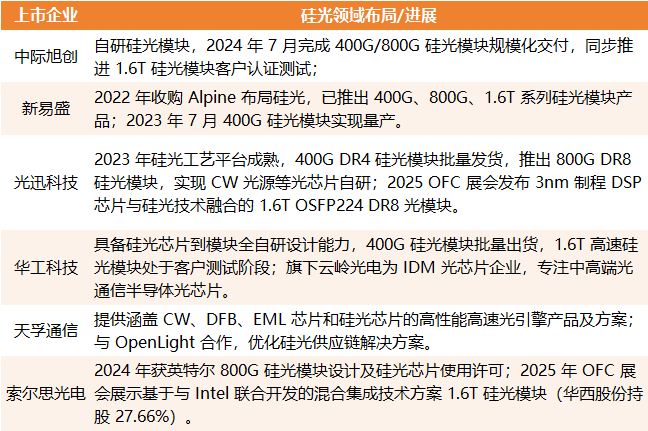

部分上市光芯片/模块企业硅光布局
艾科瑞思
硅光模块产线应用设备

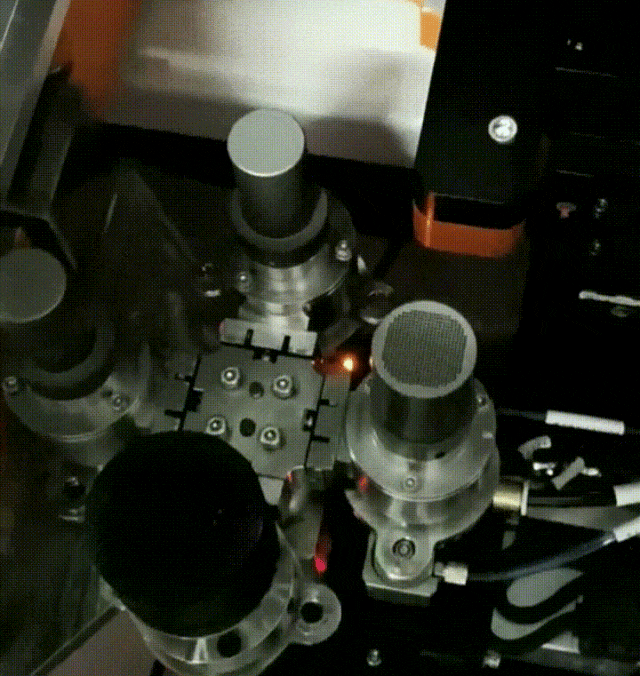

硅光应用对封装设备提出了更高要求。针对硅光产品结构复杂、材料敏感、集成度高的特点,艾科瑞思聚焦关键环节进行技术突破,RX 系列分选机与 ZX 系列多芯片高精度贴装设备,已在国内头部厂商的 400G/800G 光模块产线中实现规模应用。

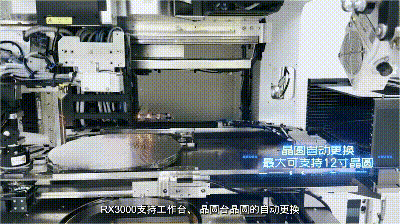

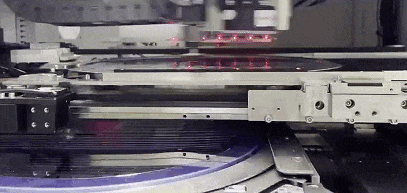

以今年出机多台的12 寸多功能分选设备RX3000为例,针对客户需求不断迭代,核心特性如下:

1.高价值芯片拾放
适配性广:稳定处理 InP、GaAs、SiPho 硅光芯片,兼容空气桥、深腔等特殊结构;
精确拾取:焊头多配置可选不同拾取精度,支持 5-10g 小力控实现轻柔取放,升级版配备旋转晶圆台可精准控制芯片拾取角度;
安全保障:针对光芯片薄、结构精密的特性,规避传统设备力控不足导致的隐裂、损坏问题。

2.高度柔性化的产线适配
核心痛点:光模块生产需兼容多种芯片与材料,传统分选设备产品 / 工艺切换时耗久、人工调试频繁,制约生产效率。
设备方案:RX3000支持多吸嘴工具(Max 14)、四顶针工具快速切换,搭配自动标定功能,无需频繁人工调试,覆盖多类物料处理需求。

核心价值:实现不同产品 / 工艺无缝转换,单台设备适配多物料分选,既增强产线应对多品类生产的灵活性,又显著提升生产效率,提高设备投资回报率。

3.高效生产
分BIN拾取与定制化跑图:可识别晶圆图中不同批次芯片,实现分批按需分选;
自动化上下料:可定制联网集成至客户自动化生产线;减少人工干预,直接提升整体生产效率。
灵活配置:根据实际产品需要可选择多种上下料方式组合。面向8/6寸晶圆分选,睿芯系列RX2000多功能分选机可同样满足多种分选需求。
下期预告
光模块升级关键:先进封装应用
艾科瑞思多芯片贴装设备应用场景
