微小 VCSEL 芯片（<0.15mm）贴装的核心难点是什么？

三个核心难点：一是芯片极小且薄（<100μm），蓝膜顶取时极易破损；二是微小芯片轮廓在常规视觉系统下识别不稳定，频繁失败导致停机；三是精密点胶要求侧壁爬胶 70% 且均匀，实际生产极易出现回吸。艾科瑞思 ZX2200 evo 通过顶取逻辑优化、视觉方案升级和点胶参数调优三管齐下，将综合良率从 <92% 提升至 99.8%。

ZX2200 evo 的产能能满足车载激光雷达量产需求吗？

可以。ZX2200 evo 在客户产线优化后稳定达到 ≥ 1200 UPH，且保持 99.8% 综合良率。车载激光雷达对 VCSEL 阵列的需求量随自动驾驶渗透率提升而快速增长，ZX2200 evo 的多芯片灵活生产设计天生适配此场景。

点胶爬胶要求 70% 以上——国产设备能做到吗？

能。ZX2200 evo 通过优化出胶量、断胶速度、回吸补偿和点胶路径，在客户产线批量验证了 ≥ 70% 侧壁爬胶覆盖率且均匀一致。这一指标直接关系到 VCSEL 芯片的散热性能和光输出稳定性。

VCSEL 阵列贴装打样需要多长时间？如何预约？

VCSEL 阵列贴装打样周期一般为 3–5 个工作日（含视觉方案标定和点胶参数调试）。如有特殊芯片尺寸或点胶规格要求，需提前沟通。建议通过官网「联系我们」页面提交工艺需求，或直接拨打 0512-52260898 预约艾科瑞思打样服务。

联系我们

VCSEL 激光雷达点胶微小芯片

ZX2200 evo 多芯片灵活生产平台 | 微小 VCSEL 阵列芯片贴装应用案例

车载激光雷达

车载激光雷达 VCSEL 阵列高精度贴装方案 — ZX2200 evo 多芯片一致性验证案例

±3μm

贴装精度

≥1200

产能 (UPH)

99.8%

综合良率

车载激光雷达 VCSEL 阵列高精度贴装方案 — ZX2200 evo 多芯片一致性验证案例

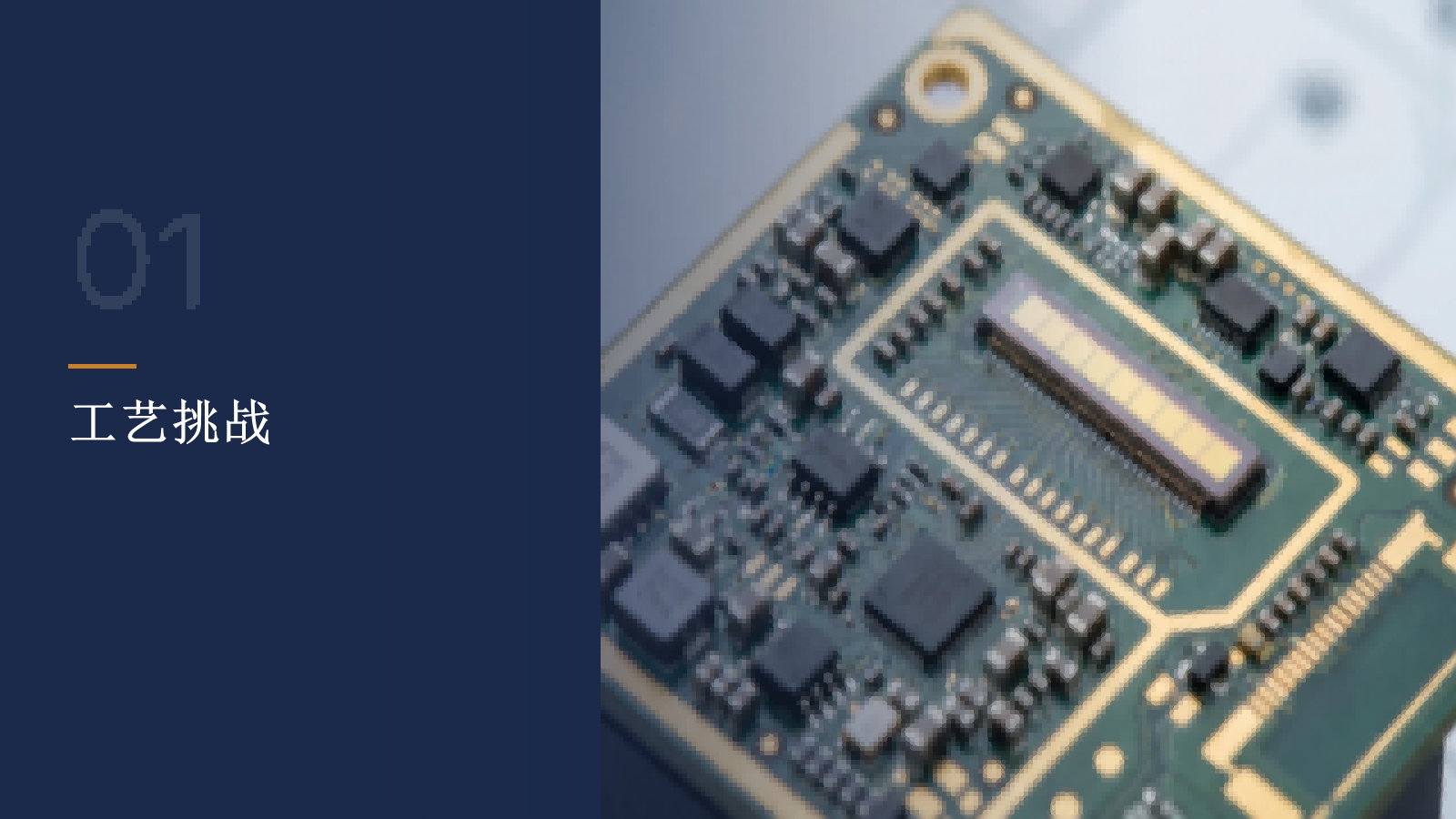

应用场景：车载激光雷达 VCSEL 阵列贴装面临哪些挑战？

该客户专注于 VCSEL 芯片（GaAs 材质）研发与制造，产品用于车载激光雷达发射器件。芯片尺寸 < 0.15 mm，厚度 < 100 μm，来料方式为蓝膜，需将多颗 VCSEL 阵列芯片整体贴装至 PCB 基板。

车载激光雷达对 VCSEL 阵列的贴装一致性要求极高——单颗芯片位置偏差会直接影响光束指向精度，进而降低雷达探测距离和角分辨率。这一场景下，传统贴片方案面临三大核心难题：

微小芯片拾取：芯片尺寸 < 0.15mm、厚度 < 100μm，蓝膜来料。顶针顶取作业极易造成蓝膜顶裂、芯片破损碎裂，良率损失严重。
微小芯片视觉识别：阵列级微小芯片轮廓捕捉难度大，视觉识别稳定性差，频繁识别失败导致设备停机、产能大幅下降。
精密点胶要求严苛：要求侧壁爬胶覆盖 70% 以上，四周均匀溢胶。实际生产中胶水易回吸，爬胶高度无法稳定达标，产能与品质难以兼得。

▲ 微小 VCSEL 芯片阵列贴装 — 芯片尺寸 < 0.15mm，厚度 < 100μm，蓝膜来料

三大痛点量化总览

以下汇总 VCSEL 阵列贴装面临的三大核心挑战及其量化目标与初始状态：

表：VCSEL 阵列贴装工艺难点总览

挑战	量化描述	初始状态
微小芯片拾取	芯片 0.15mm、厚 100μm 蓝膜来料，顶取不可破损	蓝膜顶裂频发、芯片破损，良率 < 92%
视觉识别	阵列级微小芯片轮廓稳定识别，降低识别异常频次	识别失败率高，设备频繁停机换产
精密点胶	侧壁爬胶 ≥ 70%，四周均匀溢胶，无回吸	胶水回吸严重，爬胶高度不均匀

这三个痛点相互关联——芯片破损增加换产停机，视觉识别失败进一步延长停机时间，点胶不稳定则直接影响最终良率。单一环节的改进不够，需要从运动控制、视觉算法和点胶工艺三个维度同时介入。

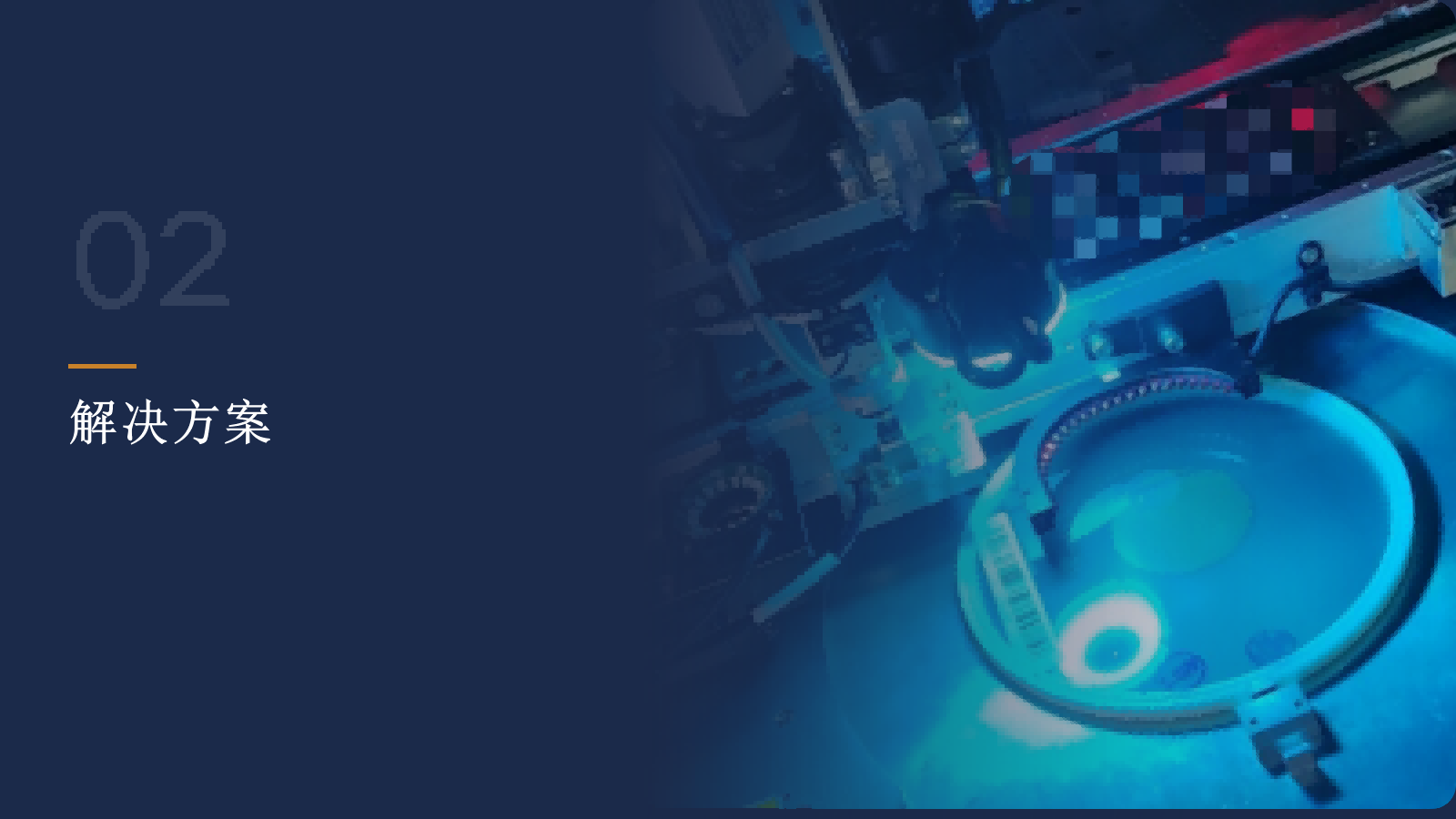

艾科瑞思方案：ZX2200 evo 如何逐一攻克三大痛点

依托 ZX2200 evo 多芯片灵活生产平台，针对 VCSEL 阵列贴装的三大核心挑战，从运动控制、视觉识别和点胶工艺三个维度完成系统优化：

攻克微小芯片拾取 — 优化顶取运动控制逻辑：针对蓝膜与超薄芯片的物料特性，重新设计顶针运动曲线，搭配柔性缓冲工艺参数，弱化顶取瞬间冲击力。相比传统的固定速度顶出方案，动态速度曲线使芯片拾取应力降低约 40%，显著减少蓝膜破损和芯片损伤。

攻克视觉识别 — 升级成像方案与识别逻辑：针对 < 0.15mm 微小芯片的成像挑战，升级视觉系统的照明方案和镜头参数，强化微小芯片轮廓捕捉能力。同时优化识别算法，提高低对比度场景下的定位稳定性，识别异常频次大幅降低。

攻克精密点胶 — 优化点胶全流程参数：重新调试出胶量、断胶速度、回吸补偿等关键参数，并结合芯片阵列布局优化点胶路径。改善胶体回缩现象，在批量生产条件下实现侧壁爬胶高度 70% 以上的均匀覆盖率。

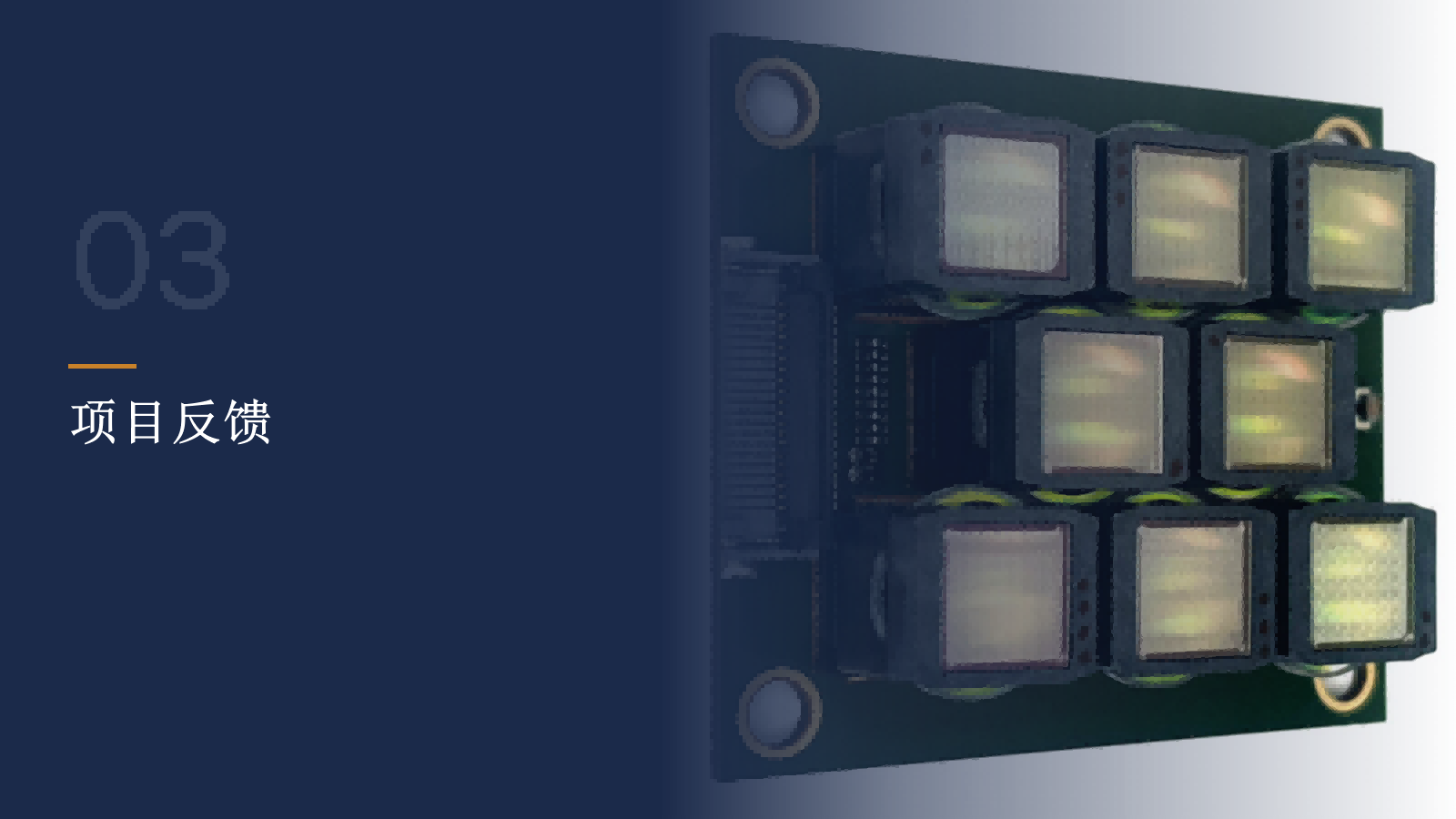

指标验证：ZX2200 evo 优化前后对比

优化方案在客户产线稳定运行后的核心指标变化如下：

表：ZX2200 evo 优化前后 — 关键指标对比

指标	优化前	优化后	改善效果
综合良率	< 92%	99.8%	提升 7.8 个百分点
贴装精度	—	±3μm	满足车载激光雷达要求
产能 (UPH)	大幅低于额定值	≥ 1200	恢复至额定产能
蓝膜破损率	频繁发生	显著降低	顶取冲击力降低 ~40%
爬胶覆盖率	不稳定，频繁回吸	≥ 70% 侧壁覆盖	批量一致性达标
视觉识别成功率	频繁失败	稳定运行	停机换产频次大幅降低

从良率不足 92% 到 99.8%，从频繁停机到 ≥ 1200 UPH 稳定产出——系统性的多维优化带来了可量化的产线改善。客户反馈：「通过优化后满足点胶要求，还帮助我们解决了蓝膜顶裂问题。」

方案收益：ZX2200 evo 带来的产线改善

ZX2200 evo 不是简单地「贴得更准」，而是从运动控制、视觉算法和点胶工艺三个维度同时发力，在客户真实产线上实现了可验证的综合改善：

表：VCSEL 阵列贴装 — 客户受益汇总

改善维度	具体改善	客户价值
良率	< 92% → 99.8%	减少废品损失，直接降低单颗芯片制造成本
产能	恢复至 ≥ 1200 UPH	满足车载激光雷达规模化交付需求
停机时间	识别异常频次大幅降低	减少人工干预，提升设备有效利用率
点胶一致性	爬胶覆盖率 ≥ 70% 稳定达标	VCSEL 散热性能和光束指向一致性有保障

稳定支撑客户车载激光雷达发射模组规模化交付，ZX2200 evo 以可量化的产线数据证明了国产多芯片贴片平台的实战能力。

如果您正在评估 VCSEL 阵列或微小芯片贴装方案，欢迎来样工艺试验与设备现场演示。预约打样 →

99.8% 良率 ±3μm 精度 ≥1200 UPH

以上案例数据为特定项目结果；实际表现受产品尺寸、材料体系、工艺路线及产品节拍影响，应以打样评估为准。
