可见光 InGaN LD 阵列 AuSn 共晶倒装集成硅光平台

硅与氮化硅（SiN）擅长导光、调光、探光，但材料本身并不发光。可见光光子芯片要真正“亮起来”，必须把 III-V 有源器件以高精度、低热扰动的方式异质集成到硅光平台上。本案例以 450 nm InGaN 可见光激光器（LD）为光源，通过 AuSn 共晶倒装接到 SiN 光平台，展示亚微米级贴装如何同时决定光耦合、热路径与电互连。

一、可见光源：硅光平台的“最后一公里”

硅光芯片把调制、传输、探测等无源/有源功能做在硅或氮化硅上，却绕不开一个物理事实：硅是间接带隙材料，没法高效发光。因此，真正能发出可见光的激光器，必须从芯片外部“接”进来；光源对接得准不准，直接决定光能不能稳定进入波导。这正是硅光异质集成里公认的“最后一公里”。

在通信波段（1310/1550 nm），行业普遍采用 InP 系列激光器，集成已走向批量；而在可见光波段（约 450 nm），发光重任落在 InGaN 等 III-V 直接带隙器件上。这类“可见光源”的集成目前更多处于研发验证阶段，也恰好是高精度装片设备可发挥重要价值的场景。

核心概念：可见光源。可见光源指能直接发射可见光（蓝/绿/红）的半导体激光器，本案例主角是 450 nm 附近的 InGaN 边发射激光器（LD）。与通信光源相比，可见光波长更短、模场更小，位置偏差超过 1 μm 就会明显掉光；其中 Z 向容差最苛刻，论文模拟 3 dB 容差低至 0.16–0.20 μm。光源贴装同时决定光耦合、热路径与电互连——它是可见光光子芯片从“无源电路”走向“主动系统”的关键一步。

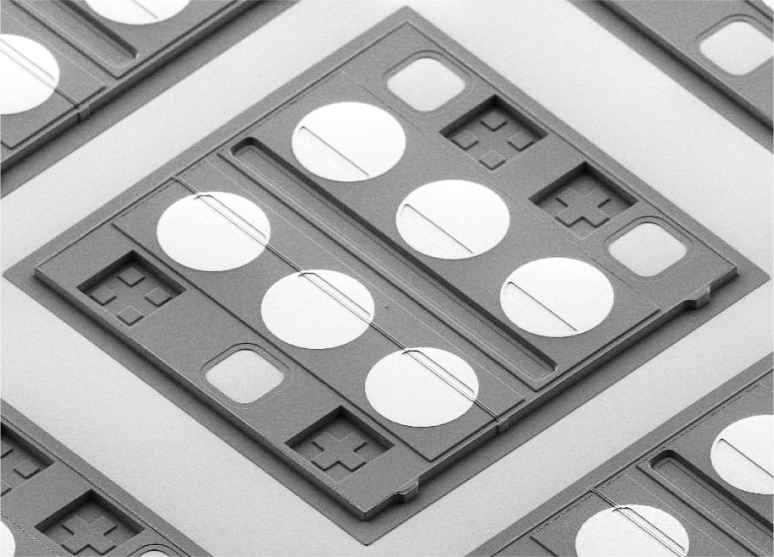

应用背景：一颗平台 + 多颗 LD 的光源阵列。本案例将 III-V 有源器件（InGaN 可见光 LD）通过 AuSn 共晶倒装，以高精度、低热扰动方式接到硅光平台，构成“一颗平台 + 多颗 LD”的可见光光源阵列。预制 LD 倒装灵活、可支持多波长、适合研发迭代，是本题采用的路径。

应用场景如下：

• 光通信与显示 —— AR/VR 近眼显示与光机、微显示：需要 RGB 光源、小型化、光路扫描路由，常涉及多波长多 LD 布局，产品迭代快。
• 可见光传感 —— 生物医疗（内窥照明、荧光激发、片上检测）、神经光子：需要蓝绿光稳定耦合、小批量多版本、低热扰动。
• 科研平台 —— 量子/原子光子（原子钟、磁力计、冷原子导航）、自由空间/水下通信、高分辨光谱：需要特定可见波长、多通道一致、可反复打样。

这些场景的共性不在马上进入大批量通信模块，而在“多材料、多波长、小批量、强迭代”——正是高精度、多工艺、可反复试验的装片装备可重点切入的方向。

二、集成难点：亚微米对准、热串扰与一致性

把 III-V 可见光源贴到硅光平台上，真正难的不是“放上去”，而是同时满足光学、热学、电学三套约束。本案例集中体现在以下三点：

难点① · 亚微米光耦合对准，Z 向容差最苛刻

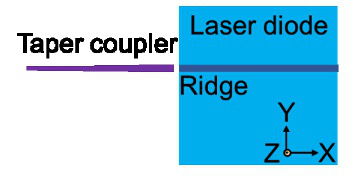

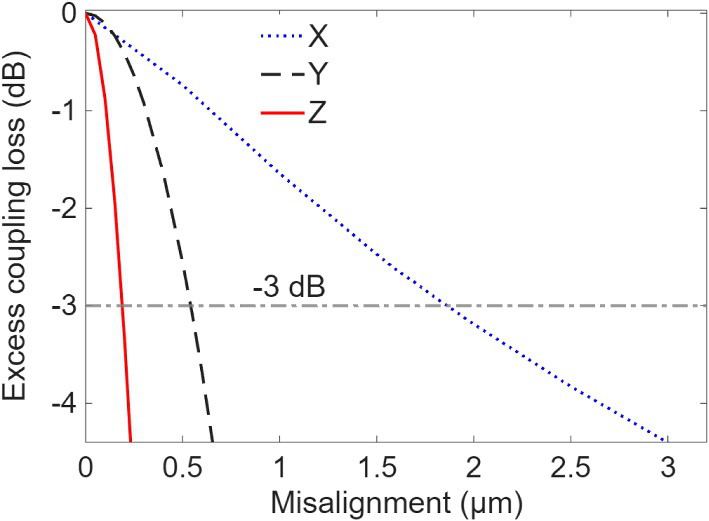

可见光模场小，LD 出光口与 SiN 波导的横向对准需要亚微米级；更关键的是 Z 向（竖直）间隙：偏差稍大，光还没进波导就先散开。论文模拟显示，Z 向 3 dB 容差仅约 0.2 μm，比 X/Y 向严一个数量级。

难点② · 多颗顺序集成的热串扰

“一颗平台 + 多颗 LD”意味着要在同一 SiN 芯片上反复贴装多颗激光器。每次共晶回流都会把热量传导到已贴好的邻近器件，造成位置漂移、焊料再熔或热损伤。必须让局部加热足够“局部”，才能控制热影响区。

难点③ · 垂直一致性与批量可重复性

单颗贴好只是开始。阵列中每一颗 LD 的贴装高度、共面度、压力一致性都要可控，否则阵列内各通道光功率差异大，后续封装和测试成本陡增。

三、艾科瑞思方案：QX5000 如何逐一攻克

围绕可见光 InGaN LD 的 AuSn 共晶倒装集成，麒芯 QX5000 提供针对性的工艺路径：

• 亚微米级对准精度 —— ±0.5μm 对准精度能力，覆盖可见光耦合的亚微米窗口，为多颗 LD 阵列的横向定位提供余量。
• Z 向机械止挡自对准 —— 通过机械止挡结构将芯片竖直方向“压到位”，降低对每次贴装压力的敏感度，稳定 Z 向间隙。
• 局部加热顺序集成 —— 吸嘴局部加热可达 400 °C 以上，结合台面控温（约 270 °C），让热量集中在当前贴装区域，减少对邻近已贴器件的热扰动。
• 甲酸氛围 AuSn 共晶 —— 在甲酸气氛下完成 AuSn 回流，去除表面氧化、降低空洞率，实现低热阻、高可靠的电学与热学连接。

四、工艺验证：40 颗样品的关键指标

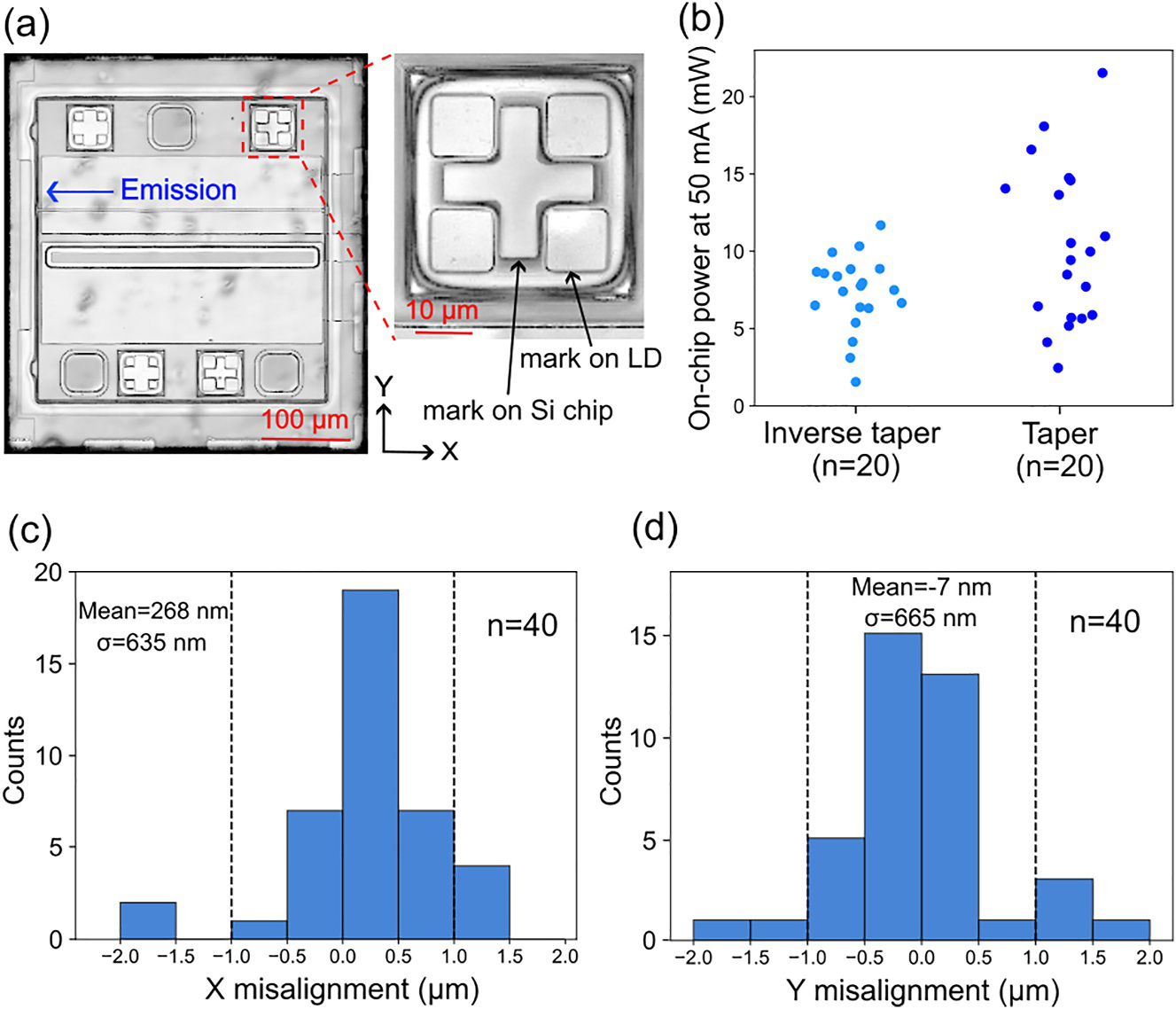

研究团队在 QX5000 同类工艺条件下完成 40 颗样品的 AuSn 共晶倒装验证，关键结果如下：

验证样品数	40 颗
X 向贴装误差	均值 268 nm，标准差 σ = 635 nm
Y 向贴装误差	均值 -7 nm，标准差 σ = 665 nm
±1 μm 内占比	85%
最低耦合损耗	1.1 dB
片上输出功率	60.7 mW
电光效率	7.8%

上述数据表明，在亚微米对准窗口内，预制 LD 倒装方案能够获得稳定的光耦合效率和可重复的贴装精度，为可见光 PIC 从单颗验证走向小批量阵列集成提供了工程依据。

五、设备支持：麒芯 QX5000

麒芯 QX5000 多功能亚微米贴片机，面向先进封装、光电器件和异质集成场景，为 InGaN LD 等 III-V 可见光源的 AuSn 共晶倒装提供以下支撑：

• ±0.5μm 标准片贴装精度 + 0.1–30 N 力控 —— 满足可见光耦合的亚微米对准需求，并为机械止挡、Chip-to-Substrate 贴装提供稳定压力。
• 热压 / 冷压 + 共晶 + 甲酸回流 —— 可配置甲酸气氛腔体，适配 AuSn、AuGe 等共晶焊料，覆盖可见光器件对低氧化、低空洞的要求。
• 局部 / 分区加热 —— 吸嘴与台面独立温控，支持多颗顺序集成时的热管理，降低热串扰。
• 多工艺兼容 —— 同一平台支持点胶、蘸胶、倒装等工艺，便于在光源阵列集成中灵活组合焊料、助焊剂与底部填充方案。
