ECTC 2026 · IEEE ELECTRONIC PACKAGING AWARD
先进封装的
拉什莫尔山
从先驱蓝图到精度落地
2026年IEEE电子元件与技术大会（ECTC），香港科技大学（广州）副校长（研究）、系统枢纽院长李世玮教授站上领奖台，接过以Rao R. Tummala命名的电子封装奖——IEEE该领域最高荣誉。他没有将获奖感言用于回顾自己的学术成就，而是将目光投向了更远处：四位重塑了整个电子封装领域的先驱。
他将他们比作"拉什莫尔山"——正如那座山崖上雕刻着四位美国总统的面容，这四位先驱也雕刻出了现代封装技术的轮廓。
封装，曾经只是芯片制造完成后的"后顾之忧"——需要处理，但不够核心。而今天，封装已经跃升为摩尔定律的"核心推动力"。
从幕后配角到舞台中央，这个认知反转不是自然发生的，是四位先驱用半个世纪的工作，一寸一寸扭转的。
II
四根支柱

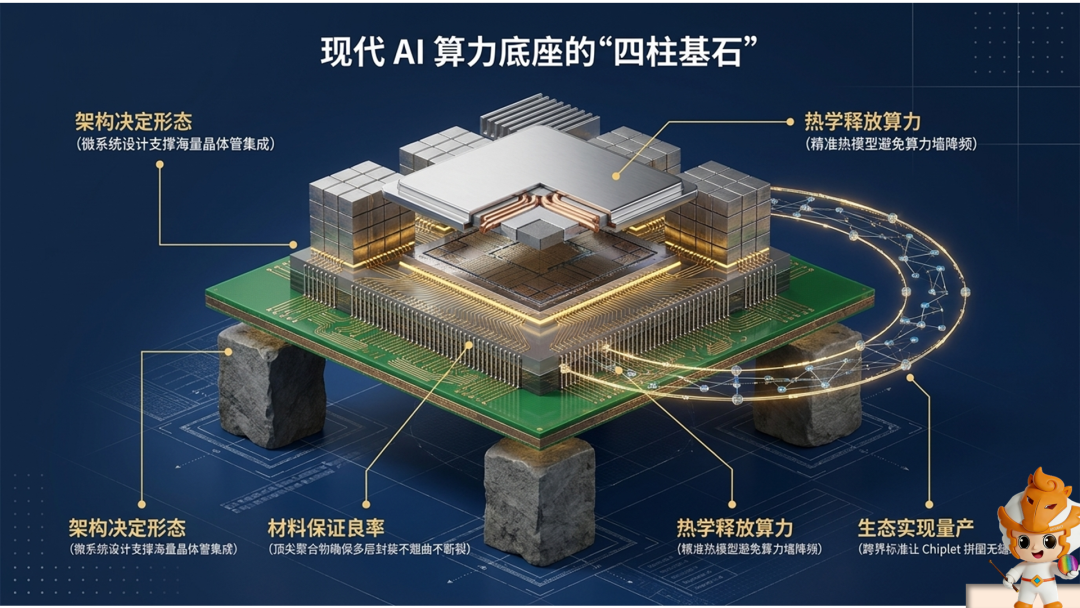

四个人，四根支柱，撑起了整个现代先进封装的技术苍穹。
Rao R. Tummala：扭转行业视角的"架构师"
在Tummala之前，封装被视为芯片的"外壳"——被动保护，事后弥补。Tummala将封装提升为系统性能优化的核心载体，创立了系统级封装（System-on-Package, SOP）的学术框架，将其从工程实践提升为严谨的学术体系。2002年，IEEE以他的名字设立电子封装奖——如今李世玮接过的正是这个奖项。他还推动了IEEE高质量技术路线图的制定，指引全球成千上万科研人员的研发方向。他的工作直接孕育了今日电子制造领域的庞大人才库。

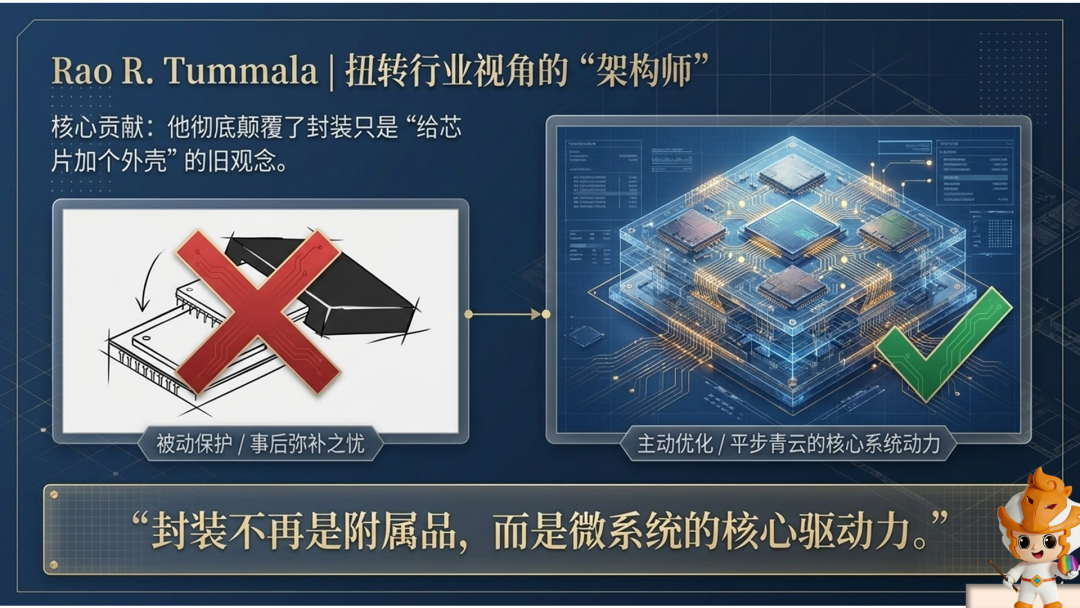

[图：Tummala如何扭转行业认知——封装从"被动保护"跃升为"系统优化的核心载体"]

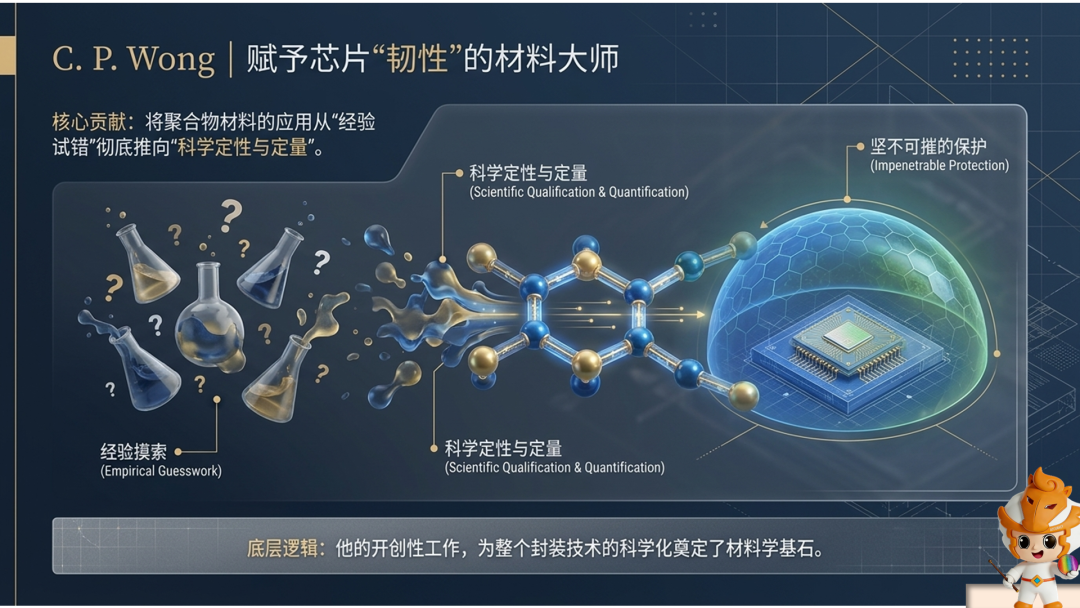

C. P. Wong：赋予芯片"韧性"的材料大师
Wong的开创性工作为整个封装技术的科学化奠定了材料学基石。他将可靠性从"经验摸索"推向"科学定性与定量"——不再靠试错，而是用模型预测失效，用标准规范实践。最突出的贡献是无铅焊接可靠性：在RoHS指令推动全球电子产业从有铅向无铅转型的过程中，他建立的焊点可靠性分析方法和失效模型成为行业标准。如今汽车电子、通讯设备中的高可靠无铅锡膏，能在-55℃~150℃的极端温度循环下保持1200个周期无明显裂纹——这些产品背后的可靠性理论都源于Wong奠定的基础。

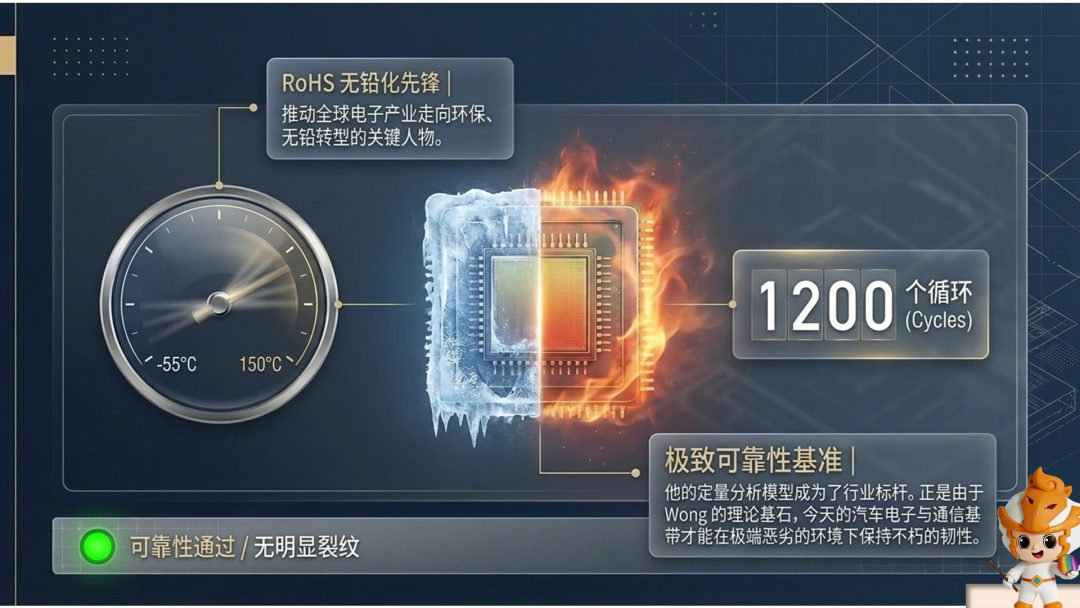

[图：Wong如何将可靠性从"靠试错"变为"可预测"——-55℃~150℃/1200循环的韧性基准]
Avram Bar-Cohen：将经验化为公式的热学巨匠
在Bar-Cohen之前，散热设计更多依赖工程师的经验和试错。他将热封装从经验实践转变为可计算、可视化、可标准化的严谨工程科学，建立了电子封装热管理的理论框架，推动了JEDEC等国际标准的制定——让热设计从"各说各话"走向"统一语言"。如今当工程师面对硅芯片（CTE ≈ 2.6 ppm/℃）与FR-4基板（CTE ≈ 14-18 ppm/℃）之间5-7倍的热膨胀系数差异时，使用的Coffin-Manson疲劳模型、热应力计算方法、可靠性测试标准，都深深烙印着Bar-Cohen的理论贡献。

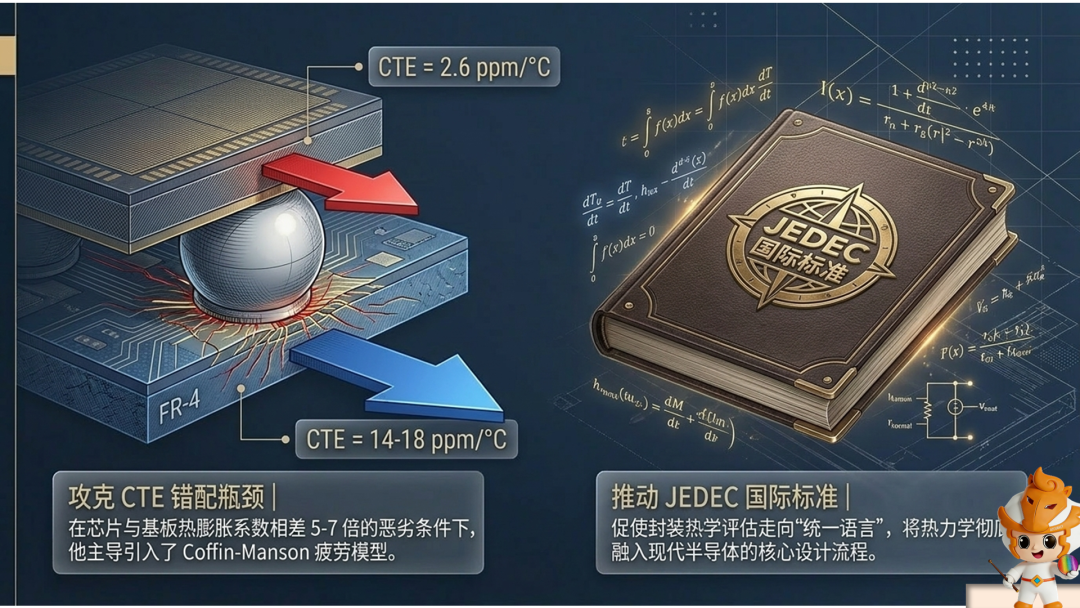

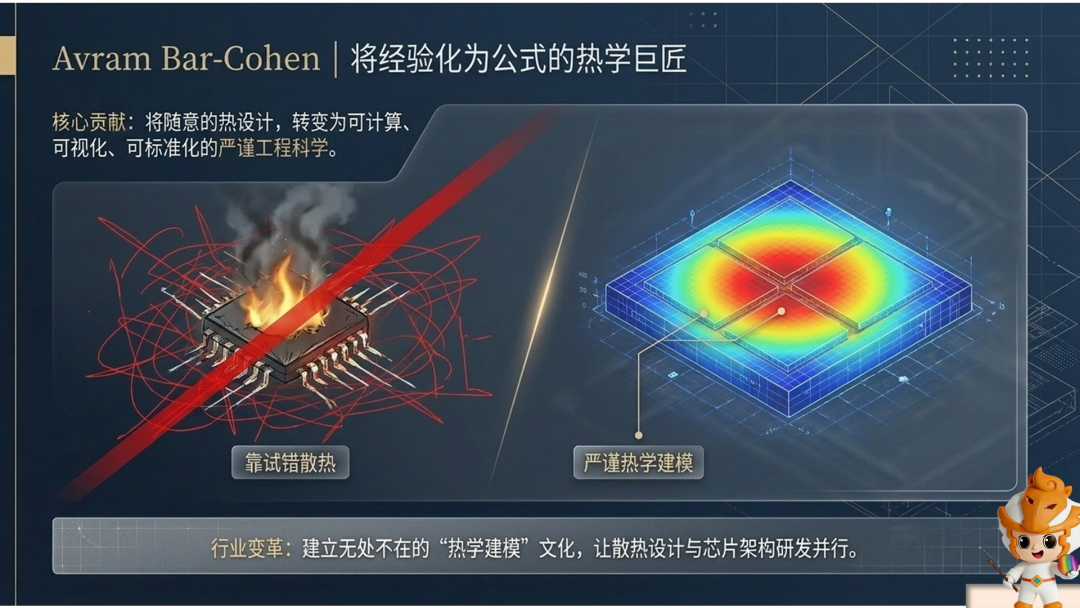

[图：Bar-Cohen如何让热设计从"各说各话"走向"统一语言"——CTE对比与JEDEC标准化的意义]
William Chen：跨越理论与落地的生态桥梁
在电子封装领域，很多突破性技术停留在实验室，无法转化为产业能力。Chen让这种断裂得以弥合——他是战略与产业逻辑的翻译官，将孤立的前瞻理念精准转化为产业界可执行的技术路线。他联合主导了异构集成路线图（HIR）的制定，推动SiP、3D-IC、2.5D封装等先进技术从概念走向量产。更宝贵的是他的生态思维：
"我们处在一个新时代，过去通常考虑三个部分——用户、晶圆厂和封装系统。现在我们必须考虑更广泛的生态系统……所有环节协同工作。"

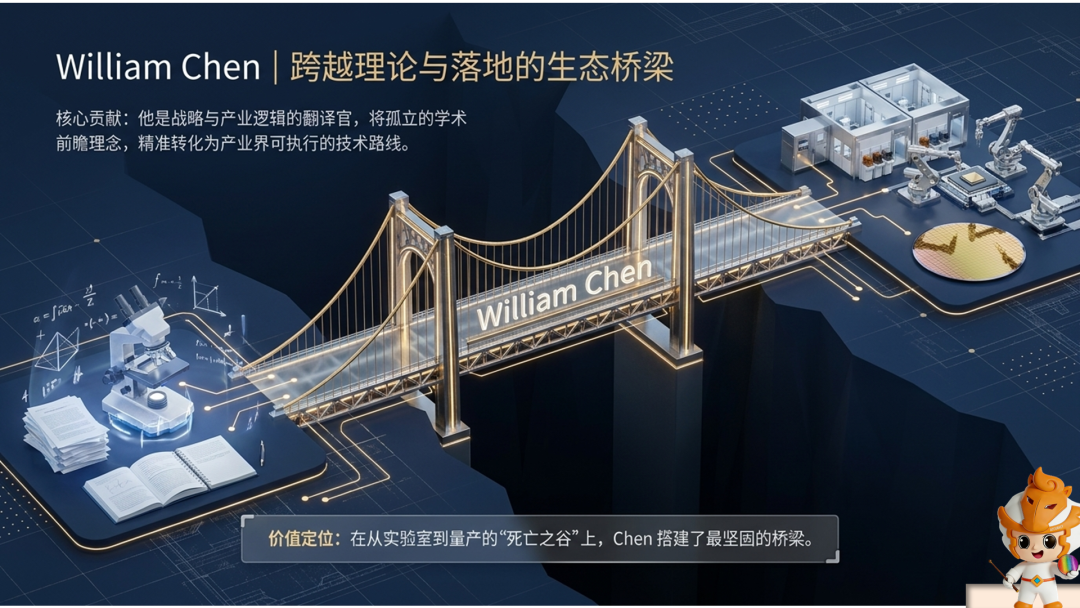

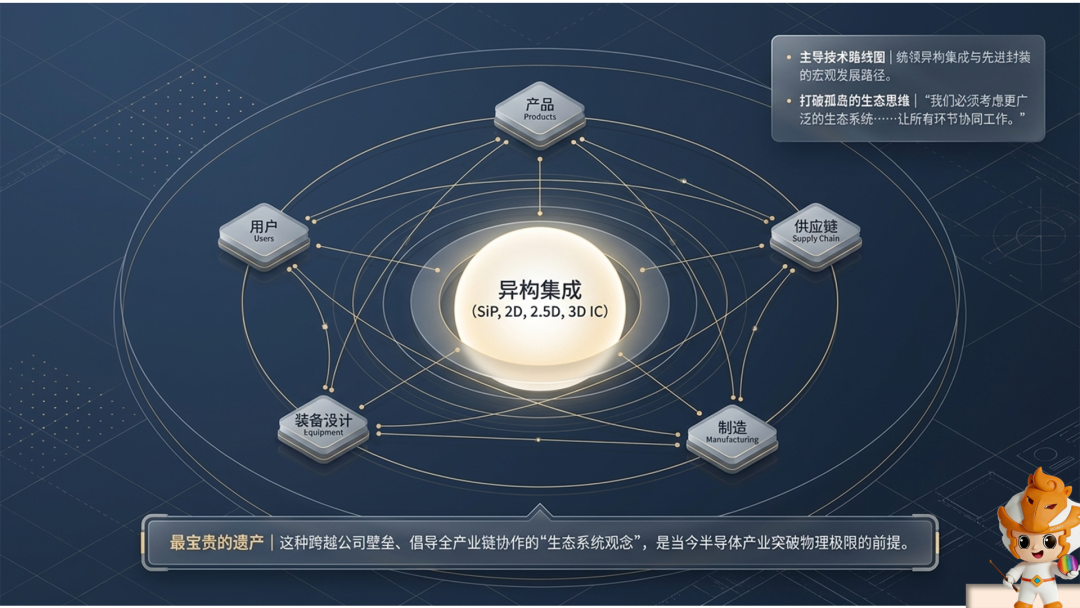

[图：Chen如何弥合学术与工业的断裂——从"各自为战"到"全产业链协同"的生态思维]

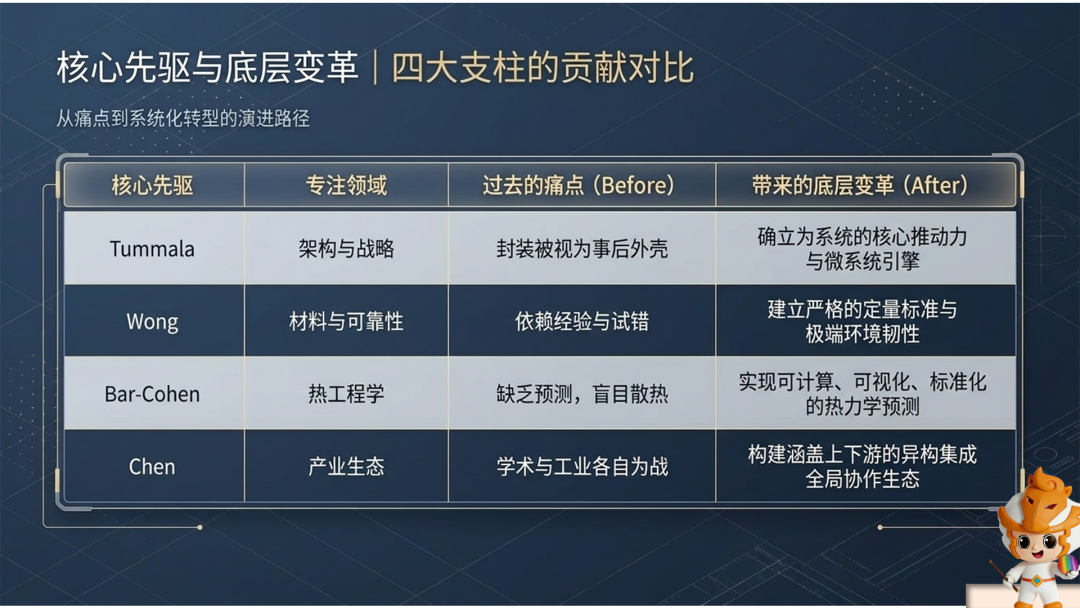

[图：核心先驱与底层变革——四大支柱Before→After对比表]
III
蓝图与鸿沟
先驱们画出了山顶的风景。但风景不是山顶。
将大师们的理论蓝图转化为现实的量产产品，需要跨越物理极限带来的多重挑战。这不是"再努力一点"就能弥合的差距——精度损失、应力形变、热阻，三道鸿沟横亘在蓝图与量产之间。
精度损失：理论模型假设的是理想对位，而量产中每一次拾取、放置、键合都在累积亚微米级的偏差。当多枚异构芯片在微小基板上高度重叠，任何微米级的倾斜都会导致成品报废。
应力形变：硅芯片与有机基板之间5-7倍的热膨胀系数差异，在固化冷却瞬间释放的应力，足以让最精密的贴装前功尽弃。共面性——这个在学术论文里轻描淡写的参数，在量产线上是良率的生死线。
热阻：高功率密度下，芯片与基板之间的贴合界面哪怕存在微小气孔，都会显著抬升局部热阻，触发降频甚至失效。

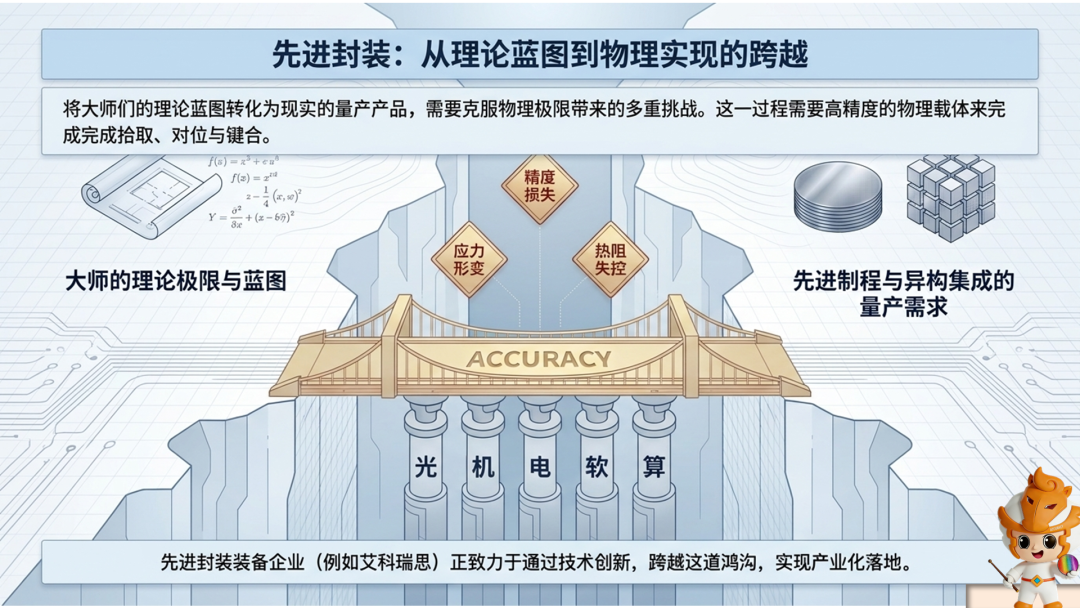

[图：蓝图与量产之间的三道鸿沟——精度损失、应力形变、热阻如何阻断产业化路径]
大师的理论极限与蓝图在一侧，先进制程与异构集成的量产需求在另一侧。中间那道鸿沟，需要高精度的物理载体来跨越——完成拾取、对位与键合的装备，就是那台缆车。
IV
攀登：先驱遗产的工程映射
如果说四位先驱描绘了山顶的风景，那么艾科瑞思的使命，就是打造那台能够稳健攀登的缆车。
先驱留下的不是供人瞻仰的纪念碑，而是需要被工程化兑现的承诺。每一位先驱的遗产，都对应着一道尚未被彻底攻克的工程挑战。
Tummala的SOP架构 → 共面性
Tummala将封装从保护外壳升级为系统优化的关键载体，他创立的SOP框架意味着多枚异构芯片必须在微小空间内精确叠装。工程传承中，固化冷却瞬间，0.1度的倾斜就可能导致整片基板报废——共面性，这个在学术论文里轻描淡写的参数，在量产线上是良率的生死线。
艾科瑞思的解法：微米级Z轴运动控制，搭配实时平整度补偿算法，在亚微米精度上解决多Chip异构重叠时的三维空间平整度挑战。每一次拾取、放置、键合，Z轴位置实时补偿，平整度偏差被锁定在亚微米量级——复现Tummala的微型化愿景，靠的不是运气，是闭环。

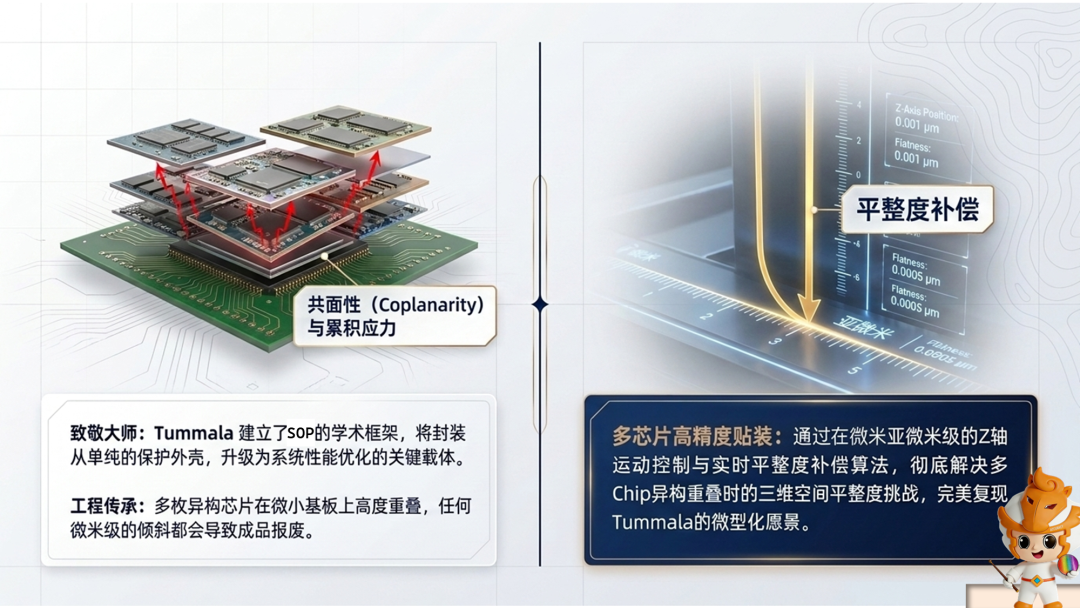

[图：共面性挑战的工程解法——Z-Axis Position / Flatness实时补偿如何守住良率生死线]
Wong的可靠性科学 + Bar-Cohen的热管理理论 → 热循环下的物理失稳
Wong和Bar-Cohen的遗产，本质上在解决同一个问题：热循环下的物理失稳。
Wong将可靠性从经验搜索变成了工程科学，建立了热机械模型并推动全行业无铅化转型。Bar-Cohen将热封装从经验实践转变为严谨工程科学，建立了理论框架并推动JEDEC国际标准——让热设计从"各说各话"走向"统一语言"。他引入的Coffin-Manson疲劳模型，让工程师第一次能预测焊点在哪一次热循环后会失效——从"等它坏"变成"知道它什么时候坏"。
工程传承中，-55℃到150℃的严酷热循环历经1200个周期，任何微小的贴装瑕疵与受力不均都会被放大为致命的微裂纹；而硅芯片与基板之间5-7倍的CTE差异，意味着极薄且均匀的贴合界面是解决超高热密度的唯一出路——哪怕存在微小气孔，都会显著抬升局部热阻，触发降频甚至失效。
艾科瑞思的解法是双管齐下：毫秒级动态力控搭配亚微米级视觉对位，闭环反馈确保每一次点胶与贴片的完美贴合，在极限工况下实现绝对一致性；同时通过高精度贴装工艺实现极限级、均匀一致的Bond Line Thickness，最大化消除微小气孔，从物理底层断绝热阻隐患。

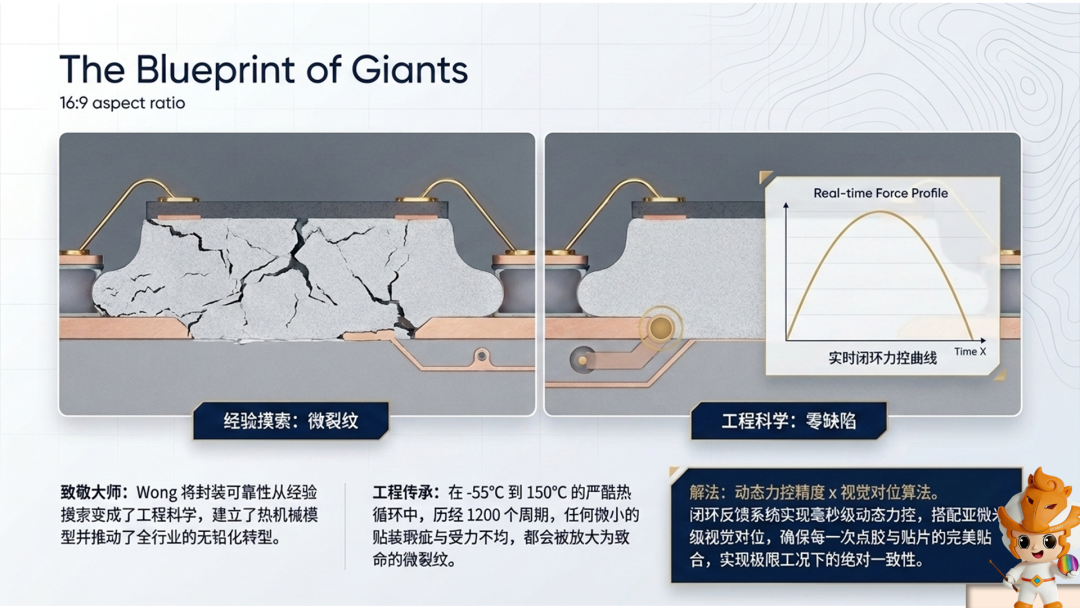

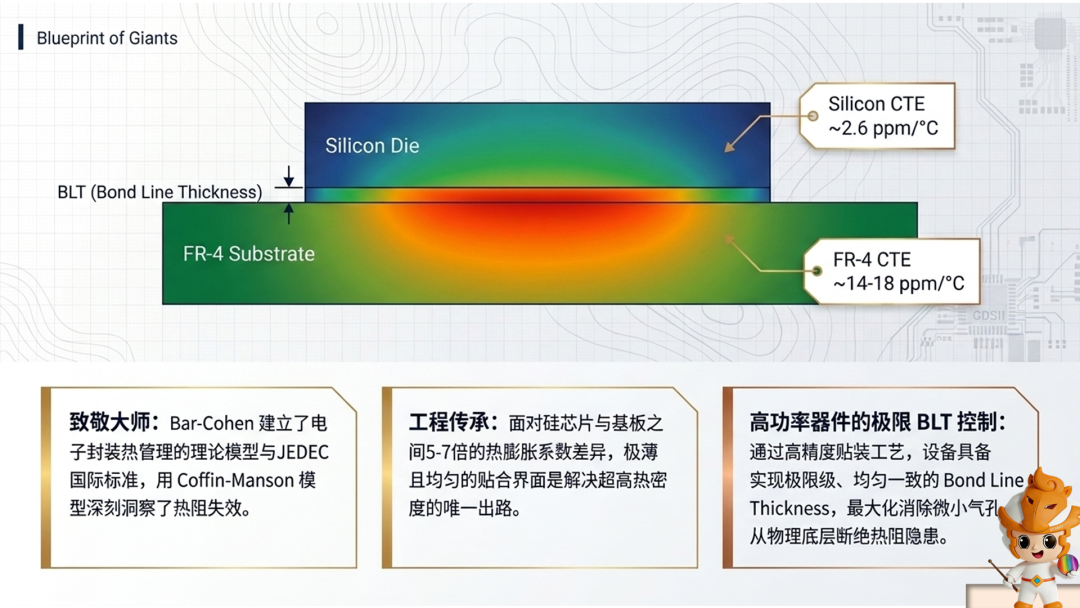

[图：热循环失稳的工程解法——动态力控×视觉对位实现零缺陷 + 极限BLT控制消除气孔，双管齐下攻克微裂纹与热阻]
Chen的异构集成路线 → 全流程覆盖
Chen联合主导了异构集成路线图（HIR），从单芯片到Chiplet异构阵列，需要设备端提供从Fan-out到混合键合的全套火力支援。艾科瑞思的解法：全面启动混合键合与Fan-out扇出型设备的战略布局，为产业链上下游的异构集成提供可靠的国产化弹药。

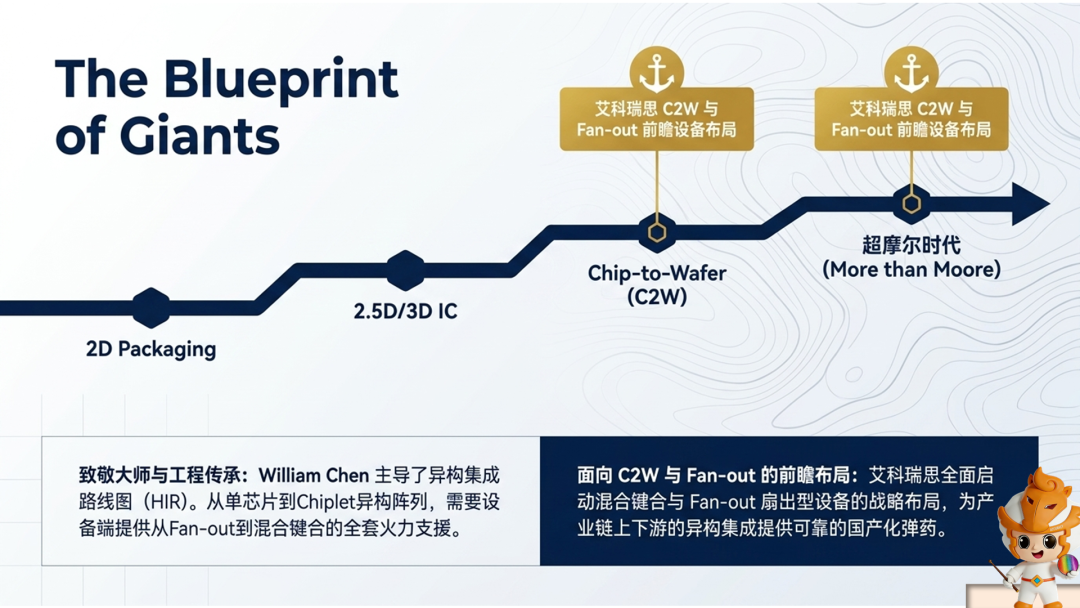

[图：从2D到超摩尔——艾科瑞思C2W与Fan-out前瞻布局如何覆盖异构集成全流程]
但这里有一个被行业长期回避的事实：上面每一组映射，单独看都成立；放到同一个量产场景里，它们会互相打架。
解决了共面性，加厚了胶层来吸收应力——但胶层变厚，热阻跟着上升。控制了力矩来抑制微裂纹——但力矩约束牺牲了贴装速度，精度窗口被压缩。极限BLT消除了气孔——但胶层越薄，对共面性的要求越苛刻，稍有偏差就是整片报废。
单点突破不是不好，是不够。每一项优化都在解决一个物理问题，同时又在制造另一个物理问题。这才是先驱蓝图到量产落地之间，最深的那道鸿沟——不是某一个维度做不到，而是多个维度同时拉扯，顾此失彼。
这就是为什么半导体装备公司的底层架构不是"某一项技术强"，而是光机电软算五位一体协同：
光：超高分辨率视觉捕捉与定制光源，攻克微米级特征识别
机：高刚性、低振动铸件机身与传动本体，对抗微观物理位移与形变
电：高速微秒级电气响应总线，确保闭环力矩与运动轨迹的零延迟实时性
软：智能化、模块化的极简UI系统架构，将复杂参数设置封装为黑盒
算：AI驱动的动态误差补偿与高算力图像对位算法

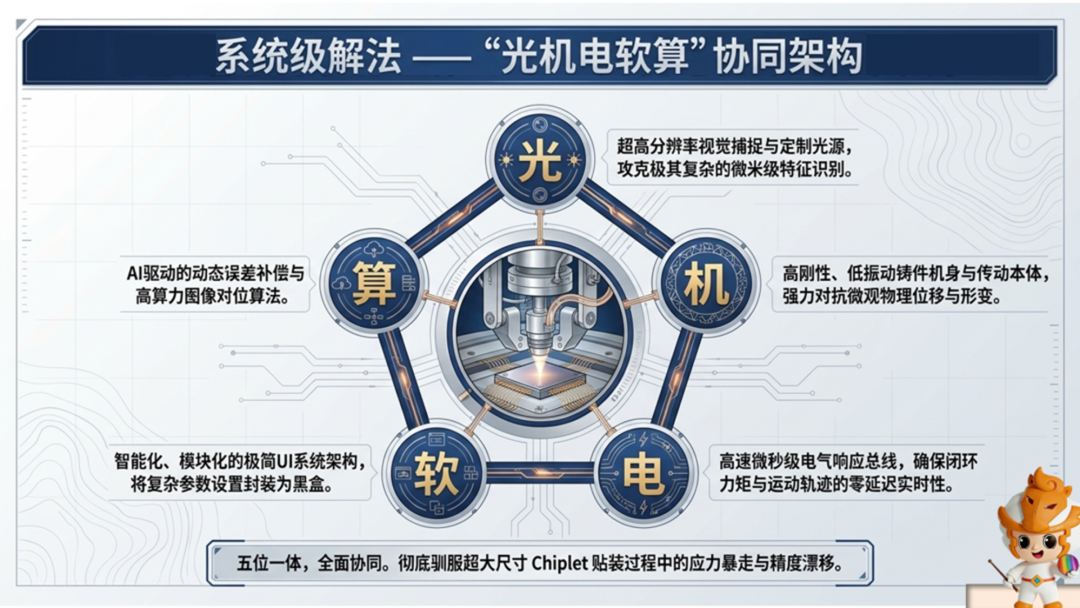

[图：为什么单点突破不够——光机电软算协同架构如何同时回应共面性、微裂纹、热阻三重物理拉扯]
五位一体不是营销口号，是物理反噬倒逼出来的系统级创新。
V
攻坚现场：迎战超大尺寸Chiplet
所有理论映射，最终都要回到真实的攻坚现场。
AI大模型算力需求飙升，超大尺寸Chiplet异构集成为刚需。但物理规律不会因为需求紧迫就网开一面——从5mm×5mm到20mm×20mm，面积是16倍，但CTE不匹配带来的翘曲量远不止16倍。面积效应叠加应力集中，翘曲、CTE不匹配、隐裂三重物理反噬同时爆发，传统设备良率断崖式下跌。
在贴装与固化瞬间，传统设备极易因应力释放不均，导致微米级的精度损失与隐裂。这不是某一台设备"不够好"的问题，而是单点突破在面对系统性物理挑战时，从根本上就不够用。

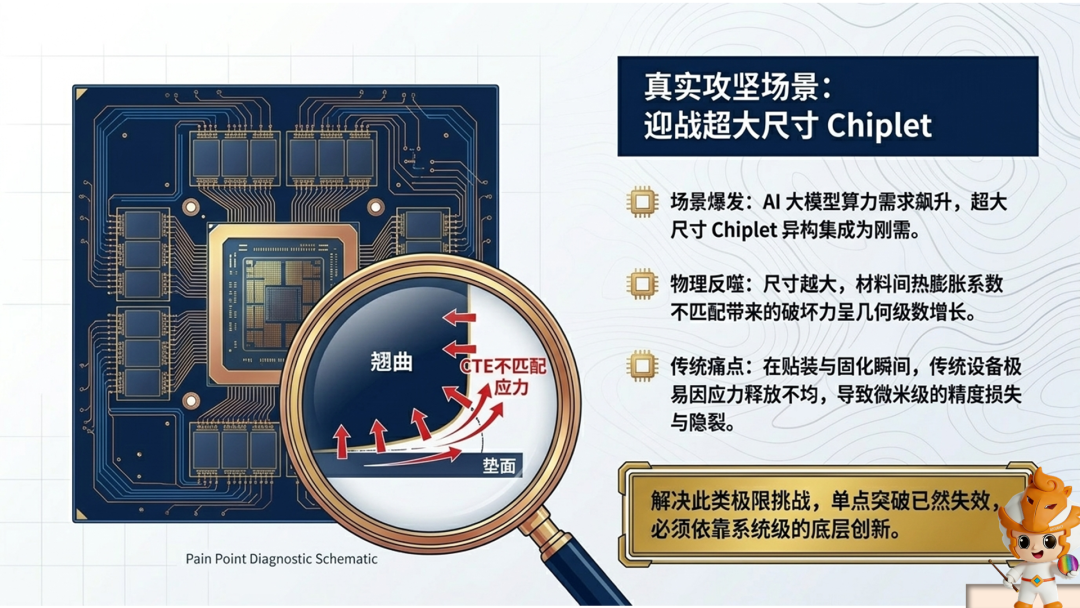

[图：真实攻坚场景——Chiplet尺寸放大如何让翘曲/CTE不匹配/应力从可控变为失控]
解决此类极限挑战，必须依靠系统级的底层创新。光机电软算协同架构的真正价值，正是在这种"传统方案全线失守"的极端场景中被验证的。
VI
生态与使命
William Chen说："生态化协同，是留给产业的宝贵遗产。"
在超摩尔时代，没有哪一家企业能够仅凭一己之力推动技术革命。半导体装备公司要与OSAT封测大厂、Fabless芯片设计、Foundry晶圆制造、核心材料供应商、顶尖科研院所深度绑定，通过协同研发（Co-design），共同打破垄断，构建强韧、自主可控的中国先进封装生态圈。

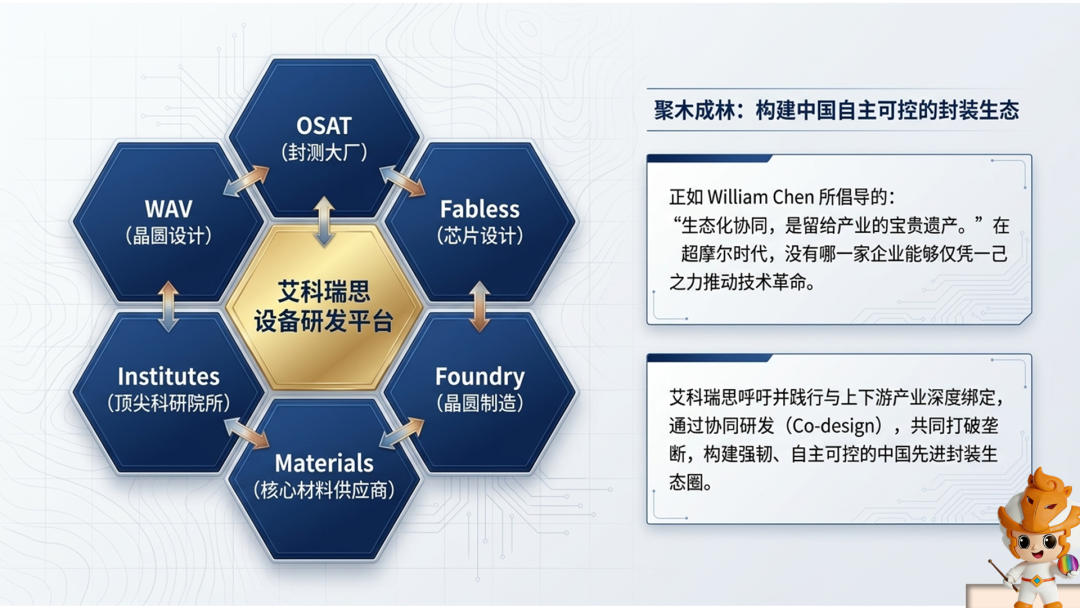

[图：聚木成林——中国自主可控封装生态为什么必须全产业链协同]
IEEE的格言是"Advancing Technology for the Benefit of Humanity"——科技造福人类。这是四位先驱跨越半个世纪的奋斗写照，从无铅焊料到异构集成，每一次工艺极限的突破，都是对这句格言的最深践行。
大师提供了坐标，
追随者提供引擎。
END
随时预约打样，为你带来更好的设备体验
联系方式
☎ ｜ 0512 - 52260898
📱｜18900616020
📍 | 苏州工业园区东富路35号5号楼
关于我们About us
苏州艾科瑞思智能装备股份有限公司，成立于2010年，位于苏州工业园区，是一家专业半导体高精度先进封装设备供应商，致力于研究、设计、制造和销售高精度、高产能、高可靠性和高智能化装片设备。

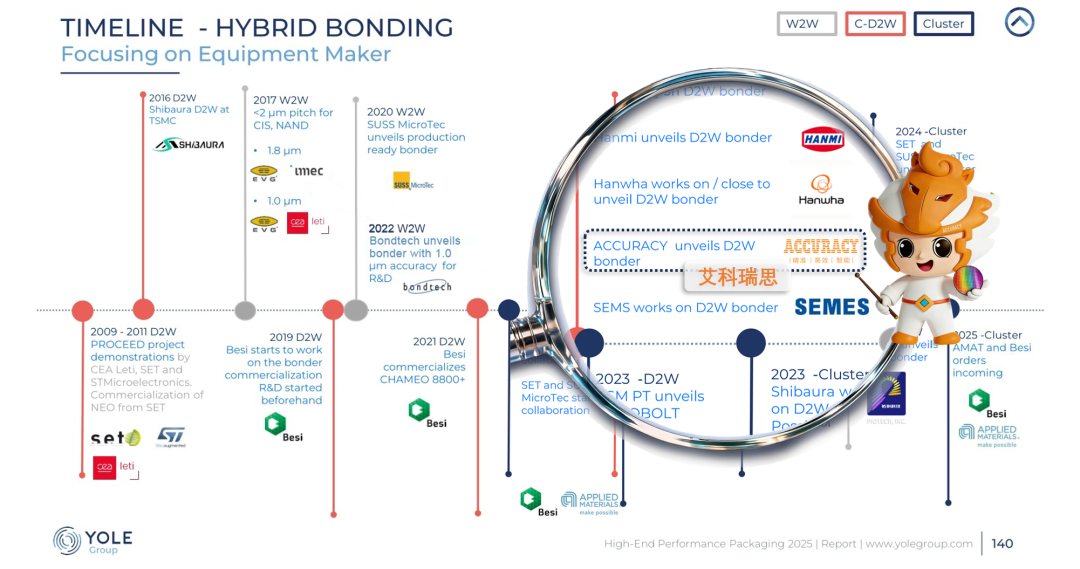

深耕行业16年，艾科瑞思面向新一代半导体材料和先进封装工艺，提供全新一代半导体贴装设备，如面向系统级封装的多芯片贴片机（Mult-Chip Die Bonder）、芯片分选机、晶圆级混合键合设备（Chip to Wafer Hybrid Bonder，对准精度200nm，成为Yole Group 2025报告中首个被收录的中国D2W设备供应商，项目已整体出售）和倒装贴片设备（Flip Chip Bonder）等，为先进封装、IC封装、射频微波、光通讯和传感器等领域客户提供专业贴片解决方案。
