麒芯 QX5000 多功能亚微米贴片机 | 铟凸点倒装芯片键合应用案例
先进封装

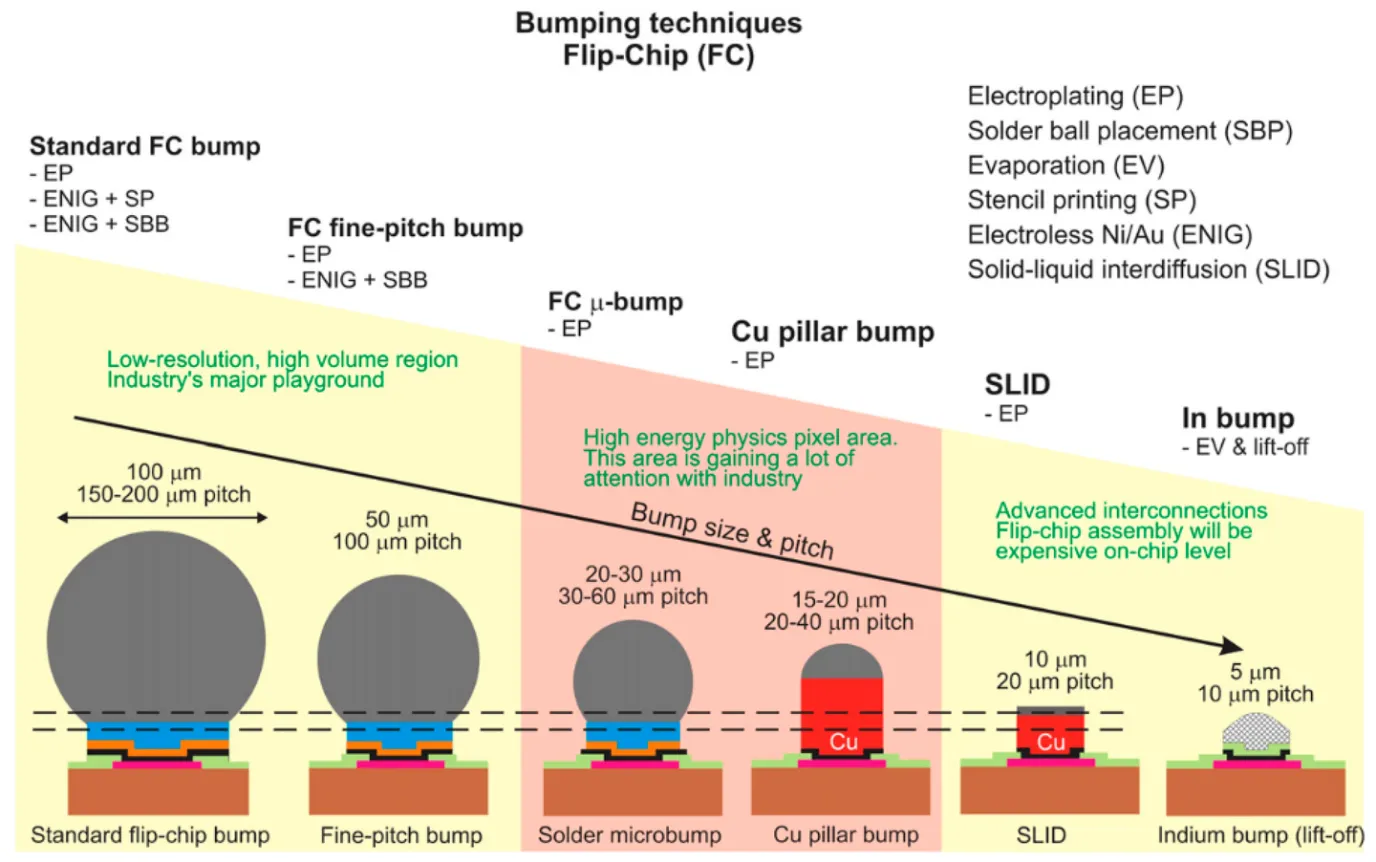

红外焦平面探测器铟凸点倒装键合方案 — QX5000 亚微米贴装精度案例

5–7 μm
凸点直径
15 μm
凸点间距
< 1 N
键合力
红外焦平面探测器铟凸点倒装键合方案 — QX5000 亚微米贴装精度案例

应用场景:铟凸点倒装键合面临哪些挑战?

铟凸点互联(Indium Bump Interconnect, IBI)倒装芯片键合是实现异质异构集成高密度互连的关键工艺[1],广泛应用于以下高端器件:

  • 红外焦平面探测器(IR FPA),X 射线探测器等:探测器芯片与读出电路(ROIC)的混合集成,对像素级互连可靠性和低温工作环境要求极高
  • 量子计算处理器:超导量子比特的三维互连,如计算与读取芯片互联,需要亚微米级对准和超低热预算[3]
  • Micro LED 显示:高像素密度微型显示阵列,发光芯片与硅基 CMOS 驱动连接,要求批量一致性和高良率

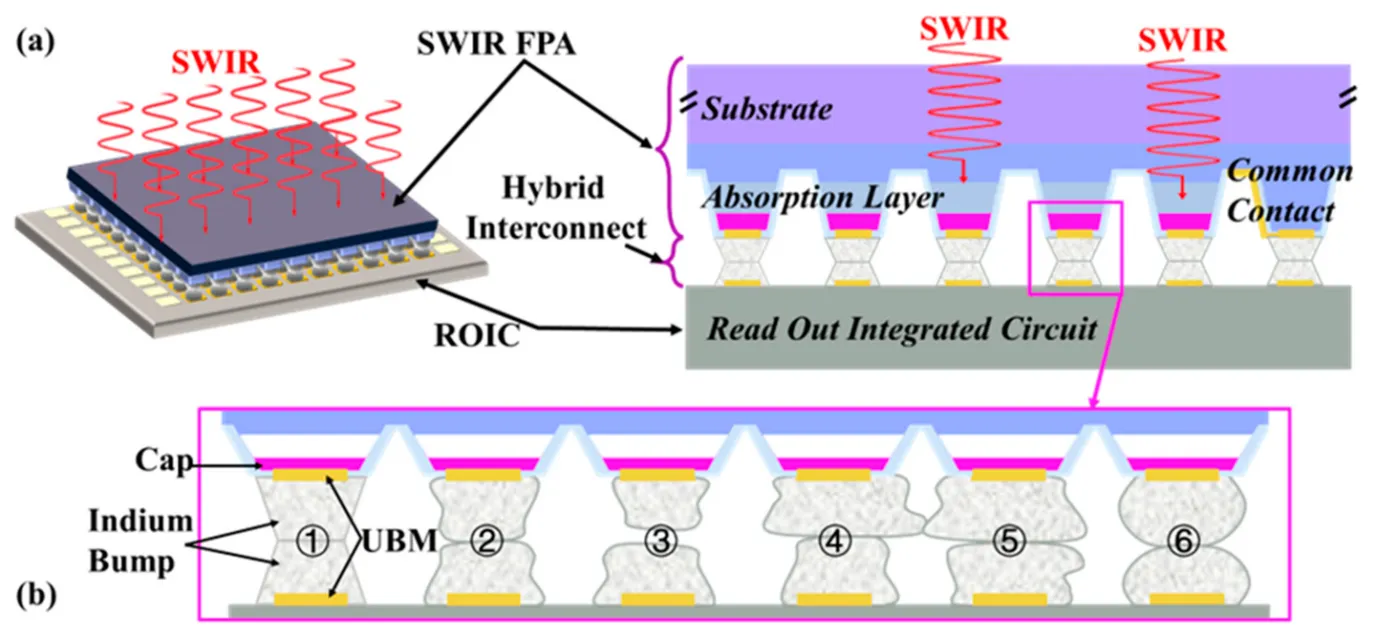

应用场景:铟凸点倒装键合面临哪些挑战? ▲ 铟凸点互联倒装芯片键合结构示意图(SWIR FPA:短波红外焦平面阵列芯片)

痛点 — 共面性控制:大面积芯片的均匀接触难题

铟凸点阵列键合要求所有凸点必须在同一平面内同时均匀接触[2]。大面积芯片(8×10 mm²以上)上的共面性误差若出现数微米偏差,都会导致部分区域欠压开路、另一部分过压短路。

共面性(平整度)指键合时工具工作面与基板表面之间的平行度。即使是 1 μm 的倾斜,都会导致凸点压缩量不一致,直接影响互连良率和成像质量。在红外传感器 FPA 键合中,共面性偏差表现为固定图形噪声或死像素簇[7]。

  • 大尺寸案例——红外 FPA 倒装键合:芯片尺寸可达 20–50 mm,几乎全覆盖铟凸点阵列。以 640×512 阵列(5 μm 凸点、15 μm 间距,覆盖 8×10 mm²)为例,全局平整度需优于 1 μm,对应工具校平能力须优于 0.5 μm/25 mm。通过透明芯片可肉眼观察到共面性:初始偏差 5–6 μm,优化后 ~1 μm。
  • 工具材质选择的关键作用:IBI 倒装键合包括冷压、热压、回流等工艺。键合工具表面需满足 < 0.5 μm/25 mm 平整度,材质须匹配工艺:冷压用复合钨钢维持平整度;回流/甲酸回流使用铜钨合金(CuW),利用其稳定 CTE 和高效导热防止高温下键合面变形。

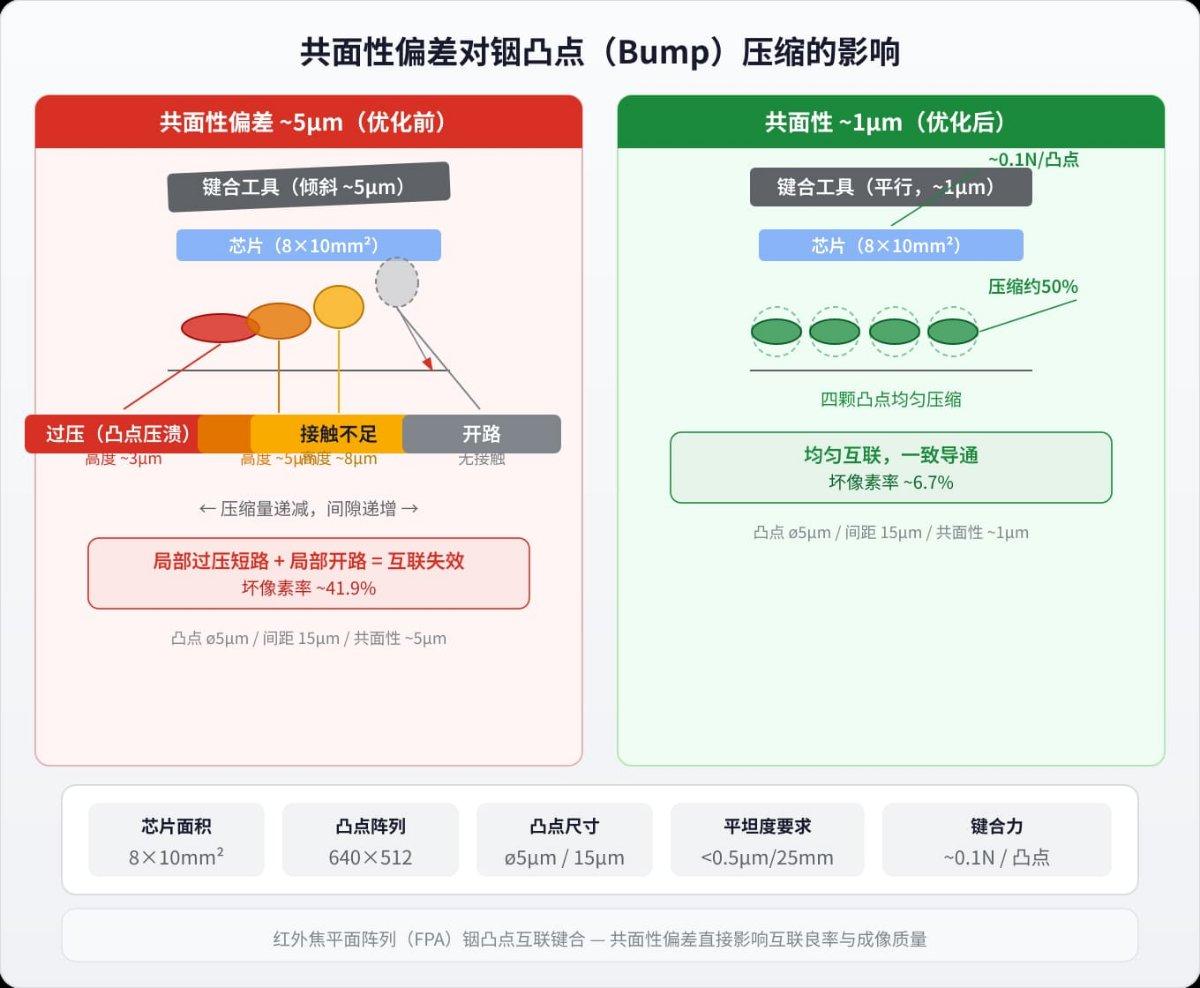

痛点 — 共面性控制:大面积芯片的均匀接触难题 ▲ 共面性偏差对比:透明芯片下可观测铟凸点阵列,校正前偏差 5–6 μm(左)→ 优化后 ~1 μm(右)

痛点 — 键合工艺的复合要求:力控·温控·气氛三位一体

除共面性问题外,IBI 键合还在超低力控制、材料表面管控和长期精度稳定性方面面临同等关键的挑战。四种工艺类型的选择取决于器件本身的热敏性、材料CTE匹配情况以及工艺窗口:

表:IBI 键合常用工艺类型对比

工艺类型典型温度范围核心物理/化学机制关键目的
冷压键合
(Cold Compression)
室温 ~ 90°C低于铟熔点。通过施加较大机械力使铟凸点发生塑性形变,穿透表面氧化层,形成紧密的机械与电气接触避免热应力:对热敏感或CTE严重不匹配的材料组合非常关键
热压键合
(Thermocompression)
100°C ~ 164°C接近但低于铟熔点。热量使铟原子活性增强,在中等压力下通过热激活扩散实现原子间结合降低键合压力:在低于熔点的温度下,可用比冷压更小的力实现可靠互连
回流键合
(Reflow)
165°C 以上完全熔化铟。温度超过铟的熔点(156.6°C),铟凸点重新熔化并聚结成球状,形成良好的冶金结合实现最佳电气连接:熔化后再凝固的铟凸点接触电阻最低,一致性最好
甲酸回流键合
(Formic Acid Reflow)
210°C(还原)/ 165°C+(回流)化学还原 + 物理熔化。两步过程:① 210°C,甲酸蒸汽将铟表面的氧化铟(In₂O₃)还原为纯铟;② 165°C+,被还原的洁净铟在高于熔点时回流解决铟「易氧化」核心痛点:无需额外助焊剂或等离子体清洗,可在键合同时原位去除氧化层,大幅提升互连良率和可靠性

超低力控制:5 μm 铟凸点极脆弱。凸点需压缩到足以形成可靠互连,又不能压碎导致短路。冷压键合通常对整个凸点区域施加约 20 N/mm²压力,凸点高度压缩约 50%。单颗 5 μm 凸点上施加的力极低——取放与轻接触阶段需 0.05 N 级别的力控制精度。实际取放力范围 0.05–1.0 N:过高压碎凸点,过低接触不良。常规局限:标准贴片设备力范围通常从 0.5 N 起步,步进分辨率不足以稳定控制 0.1 N 以下。

材料与表面控制:铟在空气中极易氧化,氧化层阻断凸点间电导通。含温敏结构或 CTE 失配材料的器件无法使用高温回流或甲酸除氧工艺,仅能依靠冷压键合[4]。同时,铟焊料(In,熔点 156.6°C)与基板/ROIC材料间的 CTE 失配(如 GaAs 芯片 CTE 5.73–6.86 ppm/K vs Si ROIC CTE 2.6 ppm/K)在高温工艺中易产生热应力,影响低温可靠性。颗粒控制同样严苛——键合面 > 1 μm 颗粒即可能导致开路。除纯铟路线外,Au/In 等温凝固(isothermal solidification)是另一类低温键合方案,适用于陶瓷外壳等热敏感封装场景[5][6]。

精度与稳定性:如红外传感器生产需连续多天运行,设备精度漂移直接影响产品成像质量。

七大工艺难点量化总览

以下汇总铟凸点倒装键合面临的七大核心挑战及其量化目标与现有方案局限:

表:铟凸点倒装键合工艺难点总览

挑战量化描述现有方案局限
亚微米级对准精度5μm凸点、15μm间距阵列对准需<0.5μm(3σ),CPK≥1.67面向25μm以上间距的量产型贴片机精度多在±3–10μm,无法满足细间距阵列对准要求
共面性控制键合区域(如8×10mm²)内共面性需<1μm,对应工具校平能力<0.5μm/25mm缺乏精密调平机构的设备难以在大面积上保证均匀接触
键合线厚度控制凸点高度5–7μm,键合后焊层厚度仅2–4μm,需均匀一致键合力控制不精细时易导致局部过压或接触不良
超低力控制细间距铟凸点极脆弱,取放阶段力需低至0.05N级别标准贴片设备键合力范围通常从0.5N起步
材料匹配芯片(如GaAs,CTE 5.73–6.86 ppm/K)与ROIC(Si,CTE 2.6 ppm/K)之间存在CTE失配高温工艺易导致热应力失效
特殊环境红外传感器需在低温(cryogenic)环境下稳定工作常规键合工艺难以保证低温可靠性
表面氧化与污染铟表面极易氧化,颗粒>1μm即可能导致开路;部分器件禁用工质,无法使用助焊剂或甲酸工艺缺乏气体保护环境时氧化难以控制

这七大难点贯穿 IBI 键合全流程,传统方案往往只能单点解决其中一两项——而客户需要一个设备平台能对所有难点提供系统性的应对能力。

艾科瑞思方案:QX5000 如何逐一攻克七大难点

针对上述七大难点,艾科瑞思 QX5000 从精度、力控、温控、气氛与工艺兼容性五个维度提供系统性支撑,在单一平台上完成全工艺覆盖:

±0.5 μm 贴装精度 — 攻克亚微米对准 + 共面性控制两大难点:双相机视觉系统(FOV 0.5×0.6 mm ~ 6×7.2 mm)+ 气浮运动平台 + 全闭环控制算法,实现 ±0.5 μm 对准精度;工作台支持微调(θ轴行程 ±5°),可定制被动自平衡吸嘴,25 mm 工具表面共面性校正至 < 0.5 μm。

0.1 N–30 N 超宽力控 — 攻克超低力 + 键合线厚度两大难点:键合力从 0.1 N 起步,覆盖铟凸点所需的超低力区间。取放阶段 0.05 N 级别精细控制,防止压碎 5 μm 微小凸点,同时保证键合后焊层厚度均匀。

室温~450°C ± 1°C 精密温控 — 攻克材料匹配 + 特殊环境两大难点:升温 20°C/s、降温 5°C/s,键合面温度均匀性 < ±1°C。覆盖冷压(室温)至甲酸回流(210°C+)全温区,温控精度确保 CTE 失配材料在工艺窗口内可靠键合。

N₂ + 甲酸蒸汽原位还原 — 攻克表面氧化与污染难点:可选配 N₂ 载气 + 甲酸蒸汽模块,于键合区域实现原位氧化物还原,无需额外助焊剂或等离子体清洗,大幅提升互连良率。

多工艺兼容 — 支持冷压、热压、共晶焊接、倒装/正装贴片,同一平台兼容 IBI 全工艺路线,降低客户多设备投资。

指标验证:QX5000 的核心能力对标

QX5000 的铟凸点键合能力已在各项核心参数上与行业实际需求完成对标验证:

表:QX5000 vs IBI 典型需求 — 七项核心参数对标

参数项QX5000 能力IBI 典型需求结论
贴装精度±0.5 μm<0.5μm@3σ,CPK≥1.67✅ 满足
共面性<0.5 μm/25mm<0.5 μm/25mm✅ 满足
温度范围室温~450°C±1°C室温/165°C/210°C✅ 满足
升温/降温20°C/s / 5°C/s快速温变需求✅ 满足
键合力0.1 N–30 N取放力<1.0 N✅ 覆盖
工艺气体N₂/甲酸蒸汽(选配)氮气/甲酸环境✅ 可选配
工艺类型倒装/正装/堆叠/CoG/CoF倒装芯片键合✅ 支持

七项核心参数全部满足或覆盖,尤其在 ±0.5 μm 精度、共面性 < 0.5 μm/25mm 和 0.1 N 超低力控制三个维度上,实现了从量级到能力的全面匹配。

方案收益:国产替代带来的实际改善

铟凸点键合的挑战在于同时满足精度、力控、温控、气氛控制四个维度的严苛要求。QX5000 在单一平台上集成 ±0.5 μm 精度、0.1 N 精细力控、450°C 加热和气氛保护能力,可覆盖从红外传感器到量子处理器的多样化铟凸点倒装键合需求。

与行业现有方案相比,艾科瑞思 QX5000 国产替代方案带来以下实际改善:

表:行业方案 vs QX5000 方案 — 客户受益对比

指标维度行业常见方案QX5000 方案改善效果
贴装精度±3–10μm(进口量产型贴片机)±0.5μm精度提升 6–20 倍,满足细间距铟凸点阵列对准
最低键合力0.5 N 起步0.1 N力控精细度提升 5 倍,保护 5μm 微小凸点
共面性控制无精密调平或仅有粗调<0.5μm/25mm从无到有,解决大面积芯片均匀接触难题
气氛保护需外接独立设备一体集成(N₂ + 甲酸选配)工艺集成度提升,减少设备占地和采购成本
工艺兼容性单设备偏单一工艺同一平台支持冷压/热压/回流/共晶一台设备覆盖多工艺路线,降低客户产线投资
交期与服务进口设备 6–12 个月交期国产快速响应,本地化技术支持交期缩短 50% 以上,售后响应 24 小时内

从微米到亚微米,从单一维度到多维并举——精度互连,驱动新一代光电技术的无限可能。

如果您正在评估或开发 铟凸点键合 相关产品,欢迎来样工艺试验与设备现场演示。预约打样 →

±0.5 μm 精度 0.1 N–30 N 力控 450°C ± 1°C 精度提升 6–20 倍
艾科瑞思

艾科瑞思(苏州艾科瑞思智能装备股份有限公司),成立于 2010 年,总部位于苏州工业园区,是专业的高精度先进半导体封装设备供应商,专注于高精度、高速度、高可靠性和智能化贴片机系统的研发、设计、制造和销售。

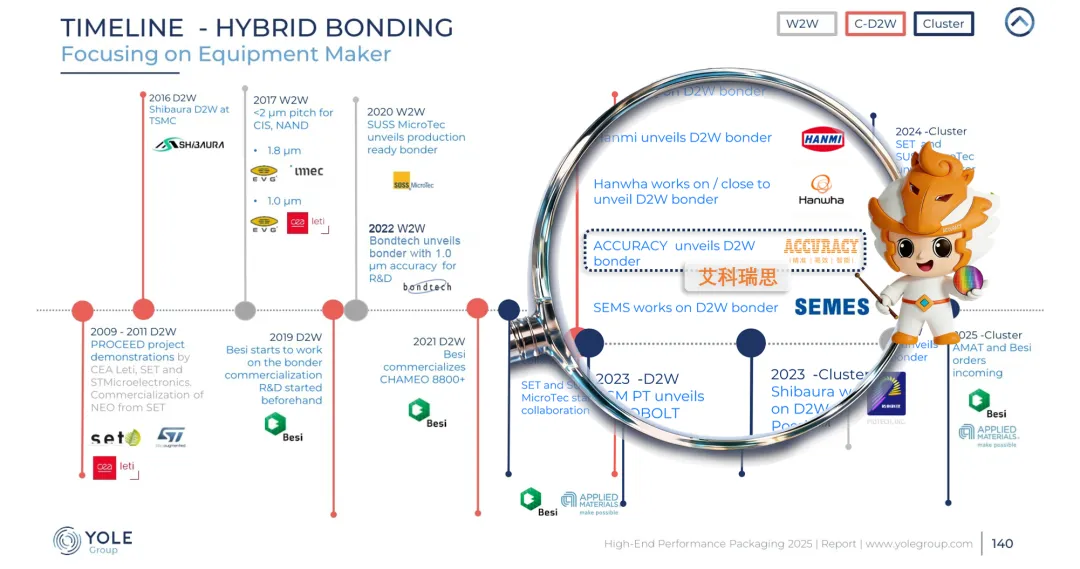

经过 16 年的行业深耕,艾科瑞思为新兴半导体材料和先进封装工艺提供新一代贴片设备——包括系统级封装(SiP)多芯片贴片机、分选机、晶圆级混合键合机(Chip-to-Wafer Hybrid Bonder,对位精度 200 nm,成为中国首家进入 Yole Group 2025 报告的 D2W 设备供应商;该项目已完全剥离)和倒装贴片机——服务于先进封装、IC 装配、射频/微波、光电器件和传感器等市场的专业贴片解决方案。

艾科瑞思
参考文献
  • [1]Travis Scott, Finetech GmbH & Co. KG. Indium Bump Interconnect (IBI) Flip Chip Bonding[R]. Technical Paper, 2024.
  • [2]Lucas T J, Biesecker J P, Doriese W B, et al. Indium Bump Bonding: Advanced Integration Techniques for Low-Temperature Detectors and Readout[J]. Journal of Low Temperature Physics, 2024, 216: 67–72.
  • [3]Norris G J, Michaud L, Pahl D, et al. Improved parameter targeting in 3D-integrated superconducting circuits through a polymer spacer process[J]. EPJ Quantum Technology, 2024, 11(5).
  • [4]Fritzsch T, et al. Investigation of low temperature bonding process using indium bumps[R]. Fraunhofer IZM / CERN Indico, 2018.
  • [5]沈文江. 基于Au/In等温凝固的低温键合方法[P]. 中国专利: CN106298557B, 2019-08-02.
  • [6]石建中, 王同博, 谢晓明. Au/In合金在陶瓷外壳装片中的应用[J]. 功能材料与器件学报, 2000, 6(2): 119–124.
  • [7]Du J, Zhao X, Su J, et al. Review of Short-Wavelength Infrared Flip-Chip Bump Bonding Process Technology[J]. Sensors (Basel, Switzerland), 2025, 25(1): 263.
