脑机接口电极芯片互联 — QX5000 亚微米级柔性电极键合验证支持

一、脑机接口是怎么通过芯片实现的？

2024 年 1 月，马斯克在 X 上发文：「第一位人类患者接受了 Neuralink 的植入手术，目前恢复良好。」画面中，一位全身瘫痪的患者仅凭意念便操控电脑光标移动、打字，甚至玩起了电子游戏。

截至目前，全球已有 21 人参与 Neuralink 临床试验。马斯克更在 2026 年初宣布：Neuralink 将于 2026 年启动脑机接口设备大规模量产。

但在「意念打字」的奇迹背后，藏着一个极少被提及却至关重要的工程难题——如何将数千根比头发丝还细的柔性电极，精准地连接到指甲盖大小的芯片上？

以下，我们从微组装工程的视角来看脑机接口（BCI, Brain-Computer Interface）这个新兴应用领域[1]。

一个典型的植入式脑机接口系统（iBCI, Implantable Brain-Computer Interface），集成了多种技术组件：

表：植入式脑机接口系统核心组件

组件	功能	组装难点
CMOS 芯片	信号采集、处理、无线传输	高密度 I/O，亚微米级对准
MEMS 结构	微型传感器、执行器	精密机械结构与电学互连的协同集成
柔性电极阵列	与神经组织界面接触，记录或刺激神经信号	极薄柔性基板，易变形，难固定；需与硬质芯片实现「软硬互联」
薄膜基板	互连布线载体	热敏材料，需低温工艺
生物相容性封装	长期植入保护	气密性要求，热管理挑战

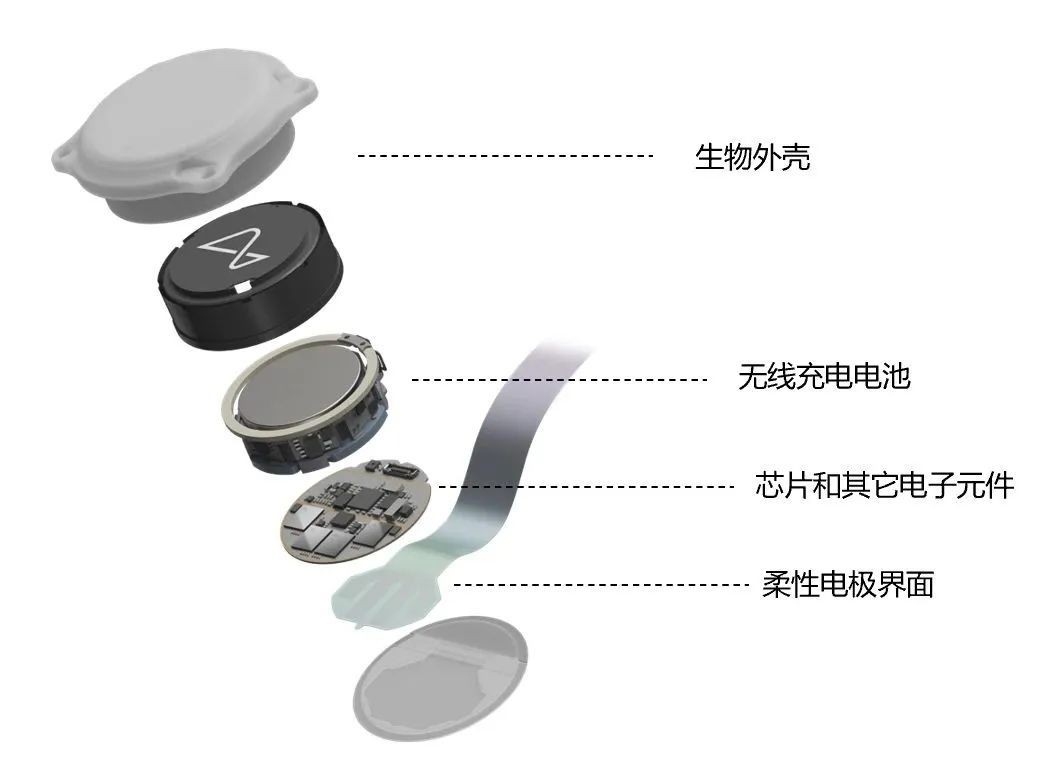

▲ Neuralink 脑机接口爆炸图 — 柔性电极与芯片的多层级互联结构（来源：Neuralink）

脑机接口的「微缩」，是把整个系统做小——电极、芯片、无线模块、电源管理全部塞进一个硬币大小的植入体里。这涉及三个层级的互联挑战：

表：脑机接口微缩的三个互联层级

互联层级	核心需求	关键工艺
层级一：芯片 ↔ 电极 （前端采集端）	柔性电极上数千个触点与 ASIC 芯片焊盘一一对应连接	亚微米级倒装焊
层级二：多芯片系统集成 （处理与通信端）	多颗芯片（ASIC、电源管理、无线通信）在极小植入体内互连	系统级封装（SiP），异质集成
层级三：植入体封装 （长期可靠性）	整个模组气密性封装，确保在体内稳定工作多年	热管理、应力控制、材料兼容性

三个层级分别对应芯片倒装焊、系统级封装和气密封装，彼此独立又环环相扣。这意味着微组装设备必须在精度、力控、热管理和工艺灵活性上同时达标。

二、生物接口的工程挑战：精度只是起点

柔性材料的引入，同时制造了新的工程难题——如何将这种极薄、易变形的柔性电极，与硬质的芯片可靠地连接在一起？这不仅是材料界面的问题，更是精度、力控、热与功耗三重挑战的交汇。

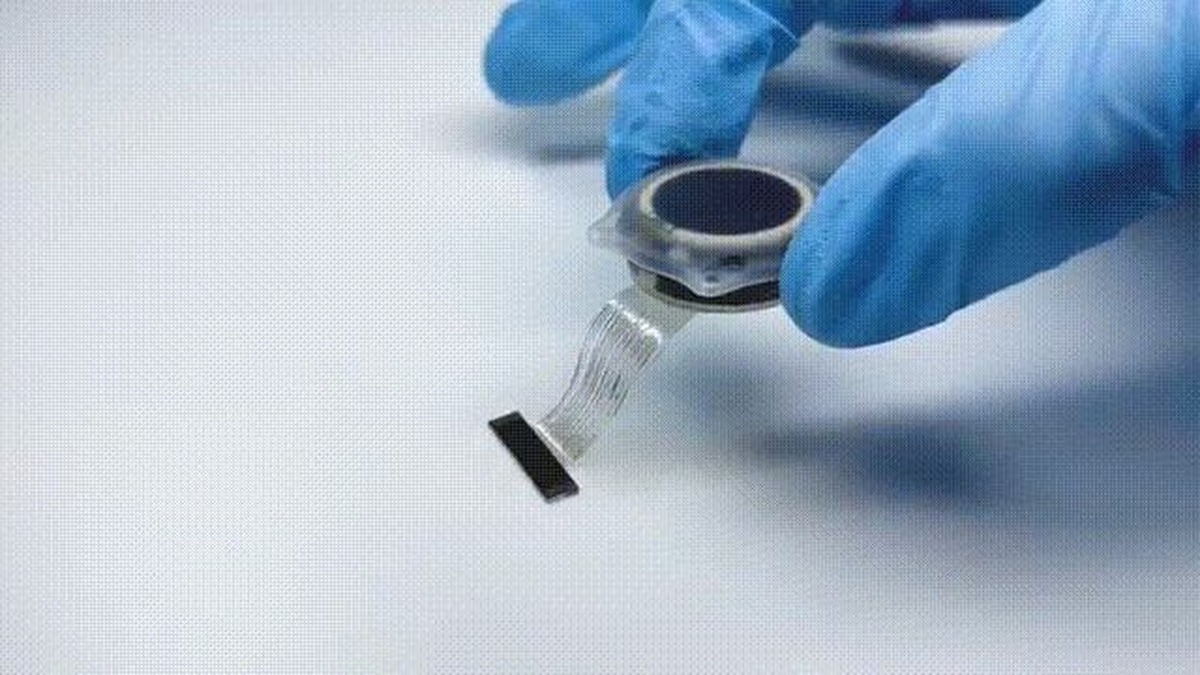

▲ 柔性电极实物 — 极薄聚合物基底上密集排列的微电极触点

一个典型的高通量脑机接口芯片需要将数千个微米级触点精确对准。

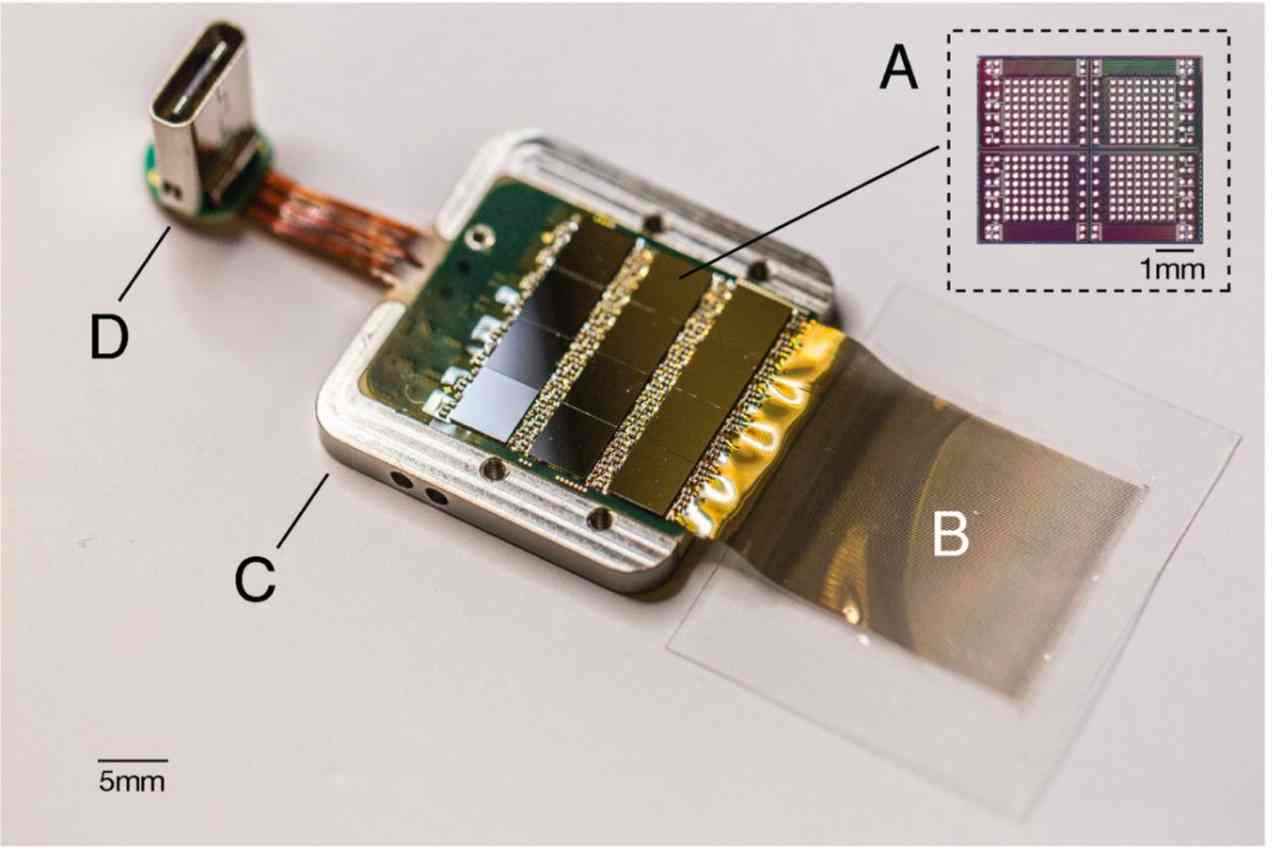

Neuralink 每个薄膜器件具有 3,072 个电极触点，采用倒装芯片键合工艺将集成芯片键合到薄膜传感器区域的电极触点上，将 3,072 个通道封装在 23 × 18.5 mm² 的面积内[3]。步进光刻技术能以亚微米级的分辨率制作金属膜，但将芯片倒装焊到这些微小的触点上，贴装精度必须达到亚微米级——否则信号通道就会丢失。

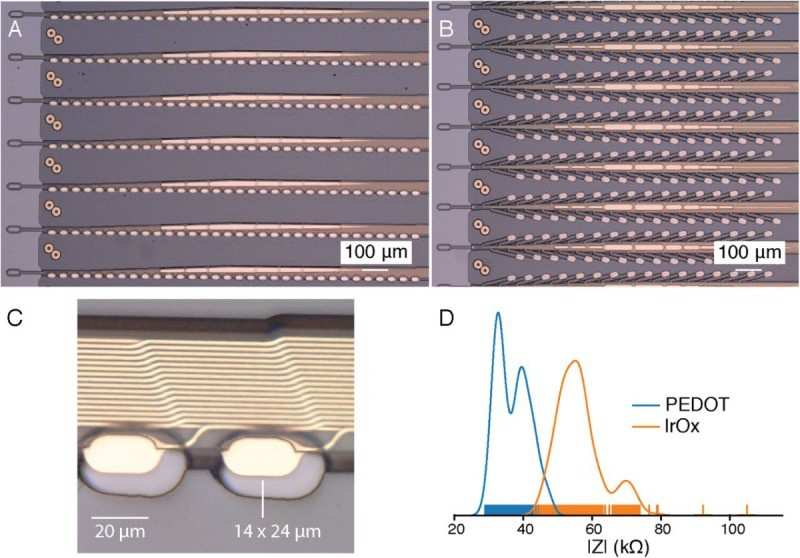

▲ 新型聚合物探针柔性电极，电极触点间距分别为 50 μm 和 75 μm

脑机接口采用柔性电极，正是因为其机械性能与柔软脑组织更接近，能够显著减少免疫排斥和炎症反应。但柔性材料的引入，在工艺上带来了新的挑战：

简而言之：柔性解决了与组织的相容性，却制造了与芯片的连接难度。

植入体直接接触脑组织，面临极其严格的热预算——每 1°C 的温升都可能造成不可逆的神经损伤。

功耗越大发热越多，这迫使芯片功耗被压到极低水平。

Neuralink 单芯片功耗仅 6 mW，三星采用 4 nm 制程代工其下一代芯片，核心考量就是能效比。然而高通量记录（数千通道并行采集）和无线数据传输都在持续消耗功率——60% 的功耗消耗在数据传输上，过去十年间学术界虽已将通讯能耗提升了近 10 倍、速率提升至 Gbps 级别，但功耗与性能之间的矛盾远未解决。

这一矛盾对芯片的互联方式和集成度提出了更高要求——更短的互连路径意味着更低的传输功耗，而更高的集成度则需要在更小面积内完成更多通道的连接，两者都指向高密度、短互连的先进封装方案。

表：QX5000 能力与脑机接口需求对标

互联层级	核心需求	QX5000 能力
芯片 ↔ 电极	±0.5 μm 对准精度，超低力控制	±0.5 μm 贴装精度，双视觉对准，全闭环补偿算法
芯片 ↔ 芯片	多芯片 SiP 集成，高密度互连	支持柔性/透明材料贴装，共晶、倒装、热压、UV、点胶多工艺
封装 ↔ 可靠性	精准温控，散热效率	脉冲加热技术工作台，450°C ± 1°C 控温，键合面温差 ≤1°C，共晶工艺降低热阻

三、市场进展：从实验室到临床

以植入式脑机接口为例，海外以 Neuralink 为代表。截至 2025 年，Neuralink 已累计完成 21 例人体植入。三星电子已拿下 Neuralink 第四代脑植入芯片订单，采用 4 纳米制程，内部代号「O1」，目标 2027 年量产。

国内方面，脑机接口自主研发正在从多点突破走向产业化落地：2026年6月1日，中国国家药监局正式批准了全球首款侵入式脑机接口芯片的临床试验申请，这一里程碑式决定，有望让中国在脑机接口（BCI）竞赛中抢得先机[4]。

表：国内脑机接口主要机构进展一览

机构	进度 / 作用	成就
西湖灵犀科技 （西湖大学孵化）	芯片设计 → 产业化转化阶段	自研 40 nm 脑机接口芯片，256 通道流片验证，ISSCC 2026 展示 1024 通道芯片架构；面向中文语言神经假肢方向，系统延迟 < 10 ms，每分钟解码约 30 个汉字，2025 年入围工信部「揭榜挂帅」项目；2026 年 6 月完成数千万元天使+轮融资[2]
博睿康科技 （上海）	侵入式产品获批上市 → 商业化推广	2026 年 3 月全球首款侵入式脑机接口医疗器械 NEO-ONE SCI 获批上市；截至 2026 年 6 月，已完成 36 例植入手术，患者安全植入天数累计超 14,000 天，68.8% 患者术后 6 个月徒手功能获得显著提升；科创板 IPO 获受理，拟募资 25 亿元，冲击「脑机接口第一股」
脑虎科技 （上海）	进入三类医疗器械注册临床阶段	2026 年 7 月，「全植入、全无线、全功能」脑机接口系统在华山医院正式启动 GCP 注册临床试验，是国内首款进入国家三类医疗器械注册临床阶段的硬膜下皮层表面植入式脑机接口产品；联合 15 家三甲医院开展多中心协作；江西「超级工厂」规划面积 1.43 万平方米，目标 2026 年下半年投产，实现万套级稳定交付

这些进展表明：脑机接口正从「实验室可行」迈向「可重复生产」。而这一跳跃，离不开精密贴装技术的支撑。

四、从研发到量产：工艺验证与设备支撑

脑机接口研发中，早期原型阶段常用胶水临时固定芯片，快速打通功能验证——成本低、调整快，但胶水键合不适用于人体植入环境，最终方案需切换为生物相容性键合（如无助焊剂共晶焊接）。

这意味着，植入式医疗器件领域的产品开发，研发初期的工艺选择往往不是最终答案，设备必须具备足够的灵活性来适应这种中途转向。这对贴装设备提出了明确的「工艺可升级性」要求：

艾科瑞思在光通讯、红外成像、MEMS 等领域拥有十余年的工程工艺积累，在亚微米级对准、超低力控、多材料兼容等方面已形成成熟的工艺方法论，并可提供洁净环境进行工艺验证。QX5000 的模块化架构和可配置工艺单元，正是为「研发中迭代、迭代中验证」的应用场景准备的。

如果您正在评估脑机接口相关的微组装工艺，欢迎联系我们，了解 QX5000 在这一领域的更多工艺细节，随时安排现场参观与工艺测试。
