高功率激光巴条 AuSn 共晶键合方案 — QX5000 ±0.5μm 精度打样案例

应用场景：激光巴条共晶封装面临哪些挑战？

激光巴条（Laser Bar）由多个单发射器并排集成，是大功率半导体激光器的核心部件，广泛用于固体激光器泵浦源、医疗设备、材料加工等场景。随着工业激光器功率不断提升，激光巴条的封装工艺面临热管理、贴装精度、应力控制等多重挑战。

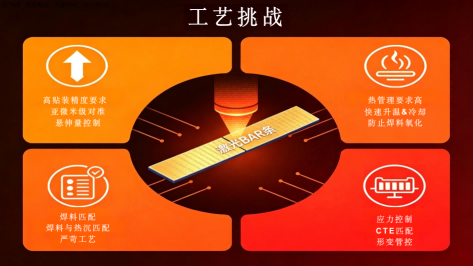

核心痛点可归纳为四个维度：

• 热管理要求高：工作温度和光功率密度不断提高，芯片发热量持续增加。加热模块需快速达到 300°C 以上并快速冷却，以缩短工艺时间。同时焊接环境需有效防氧化，否则焊料效果无法保证。
• 贴装精度要求苛刻：激光巴条的发光边缘需与散热片边缘严格对齐，悬伸量需控制在 5-10μm，直接影响成品质量和光束质量。
• 焊料工艺窗口狭窄：Au80Sn20（金锡）共晶焊料（熔点 280°C）是高可靠性封装的优选方案，但工艺窗口极为狭窄，对温度曲线和气氛环境高度敏感，且焊料与 GaAs 芯片间存在较大的热膨胀系数差异。
• 应力控制至关重要：激光巴条材质为脆性 GaAs，与热沉（CuW 或 AlN）的 CTE 不匹配，键合应力可能导致巴条弯曲、暗线缺陷甚至芯片损坏。

痛点深入 — 焊料选型与应力控制的权衡

激光巴条封装中，焊料与芯片匹配是决定器件长期可靠性的关键决策点：

Au80Sn20（金锡）共晶焊料：在热机械可靠性和抗腐蚀方面性能最佳，是高功率、高可靠性封装的优选。然而其工艺窗口极为狭窄——共晶温度 280°C，要求温控精度 ≤±1°C，且需要严格的防氧化环境。焊料与 GaAs 芯片间的 CTE 差异（GaAs 5.73–6.86 ppm/K vs AuSn ~16 ppm/K）会在键合冷却过程中引入显著应力。

铟（In）焊料（熔点 157°C）：利用其柔软性缓冲热失配应力，适用于对热应力敏感的器件。但铟的导热性和抗电迁移能力弱于 AuSn，不适合高功率密度场景。

纳米银焊膏：烧结工艺可获得更高的导热性能和抗热疲劳寿命，但工艺复杂度高，需要施加较大压力，不适合脆性 GaAs 巴条。

选型核心逻辑：在高功率场景下，AuSn 共晶是性能最优解，但必须以高精度温控 + 气氛保护 + 精密力控三个条件同时满足为前提。

艾科瑞思方案：QX5000 如何逐一攻克激光巴条共晶难点

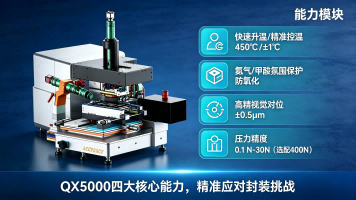

依托 QX5000 亚微米级高精度贴装平台，针对激光巴条封装全流程挑战提供系统性的解决方案：

±0.5 μm 贴装精度 + 视觉对标 — 高分辨率光学系统结合视觉定位技术，实现 ±0.5 μm 贴装精度，稳定满足 5–10 μm 悬伸量控制要求。双相机系统确保边缘对齐一致性，避免光束质量下降。

450°C ± 1°C 精密温控 — 加热模块最高温度 450°C，升温 20°C/s，可在极短时间内稳定达到 AuSn 共晶所需的 300–320°C 工艺温度；5°C/s 降温能力确保精确控温，避免热应力积累。

N₂ + 甲酸混合气氛保护 — 贴装过程中持续填充保护气体，消除氧气，防止焊料氧化。甲酸蒸汽模块可原位还原氧化物，无需额外助焊剂或等离子体清洗。

0.1 N–30 N 超宽力控 — 搭配定制工装减少热量向设备传导，在保证键合强度的同时避免 GaAs 巴条因应力过大而破损。力控步进分辨率支持 0.1 N 级别精细调节。

降温速率控制 — 5°C/s 可控降温斜率，减缓 AuSn 焊料与 GaAs 芯片间的 CTE 失配应力，显著降低暗线缺陷和弯曲变形风险。

指标验证：QX5000 vs 激光巴条共晶 — 核心参数对标

QX5000 的激光巴条共晶键合能力已在各项核心参数上与行业需求完成对标验证：

表：QX5000 vs 激光巴条共晶典型需求 — 核心参数对标

七项核心参数全部满足，尤其在精密温控和气氛保护两个维度上具备充足工艺余量，为高功率半导体激光器的规模化高质量交付提供了可靠的装备保障。
