MicroLED：从芯片组装到晶圆集成

MicroLED 被誉为下一代显示技术的终极方案——较 OLED 具备更高亮度、更优能效及更长寿命。若将 MicroLED 产业化比作一场长跑，当前瓶颈已从'芯片制造'转向'高效组装'。传统的取放式组装（Pick & Place）因精度与效率限制，已难以满足高密度集成需求，尤其在 AR/VR 硅基微显示（LEDoS）领域，百万级像素的组装对工艺提出了全新挑战。

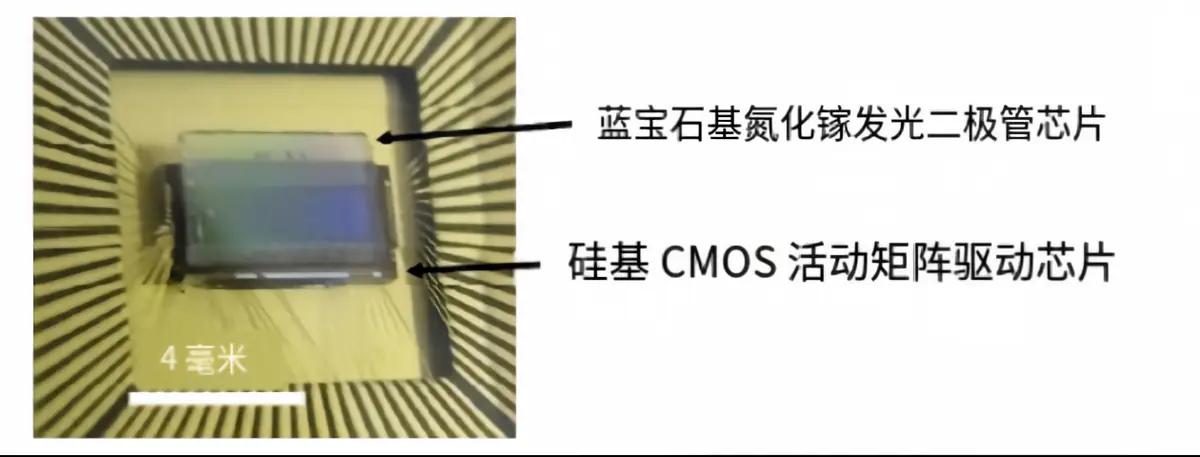

MicroLED 组装的核心，是实现两种异质材料的精密互联：

一是 GaN（氮化镓）外延发光层，提供高亮度自发光单元；

二是 硅基 CMOS 驱动电路，负责像素级独立驱动与高速信号控制。

先进封装技术在此扮演关键角色，将'发光材料'与'逻辑运算'融合为一体，即为异质集成。

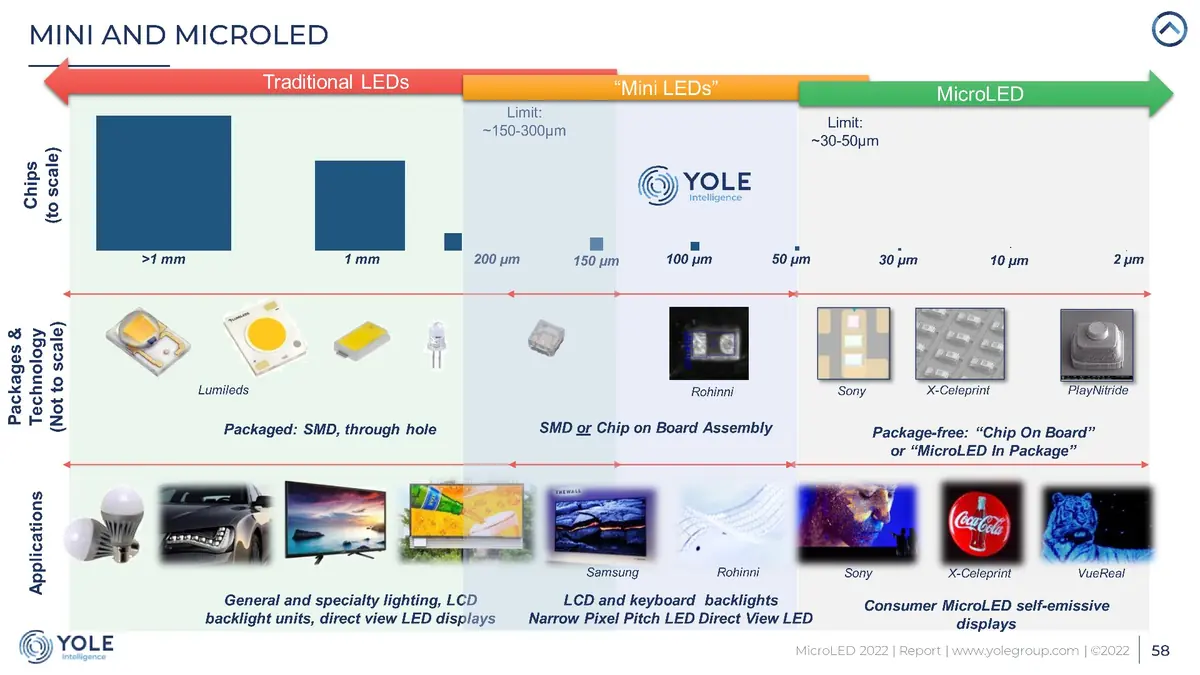

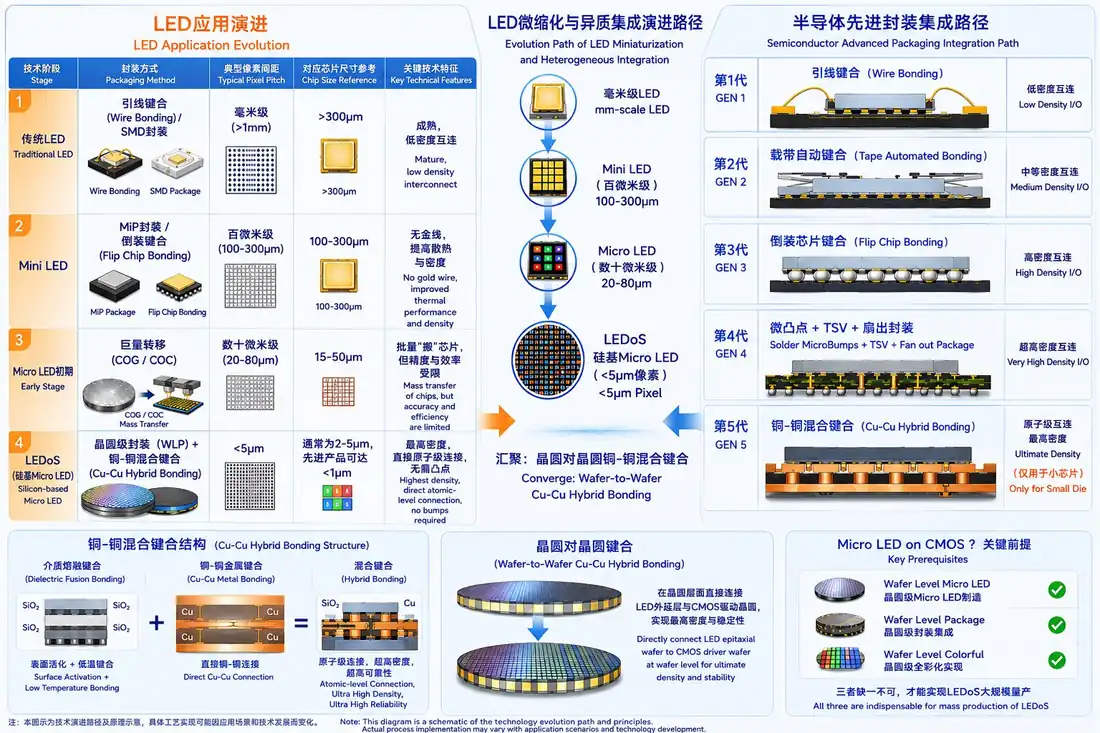

这与传统 LED 的组装逻辑截然不同。传统 LED 通常将数十至数百颗芯片通过取放式设备逐一贴装到 PCB 或支架上，芯片尺寸较大（通常 >200 微米），对位精度宽松，工艺成熟且成本可控。而 MicroLED 的像素间距已从早期的数百微米缩小至数十微米，单个芯片尺寸仅为传统 LED 的十分之一甚至更小，每块显示屏需转移数百万至数千万颗芯片——传统'搬运工'式的物理取放，在效率与精度上均已触及天花板。

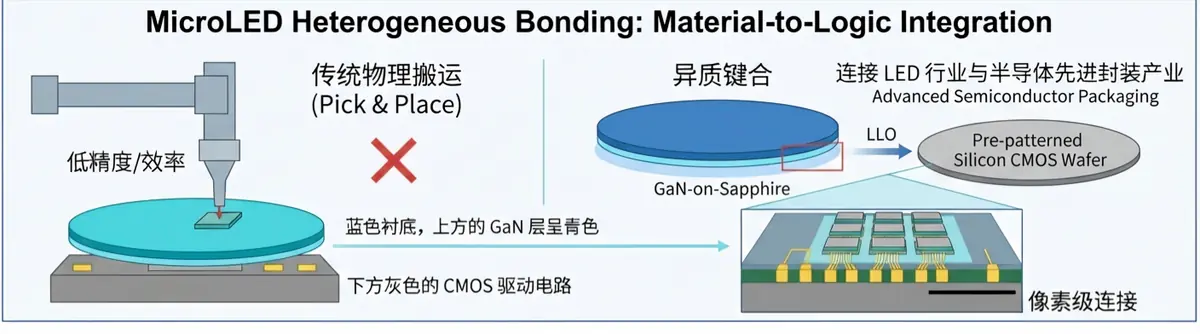

于是，MicroLED 必须借助半导体制程工艺实现异质集成，从物理搬运转向晶圆级或芯片级的微纳加工。

但这场'材料联姻'并非易事——发光材料（GaN）与驱动电路（硅）来自完全不同的材料体系，导致一系列的工程挑战。

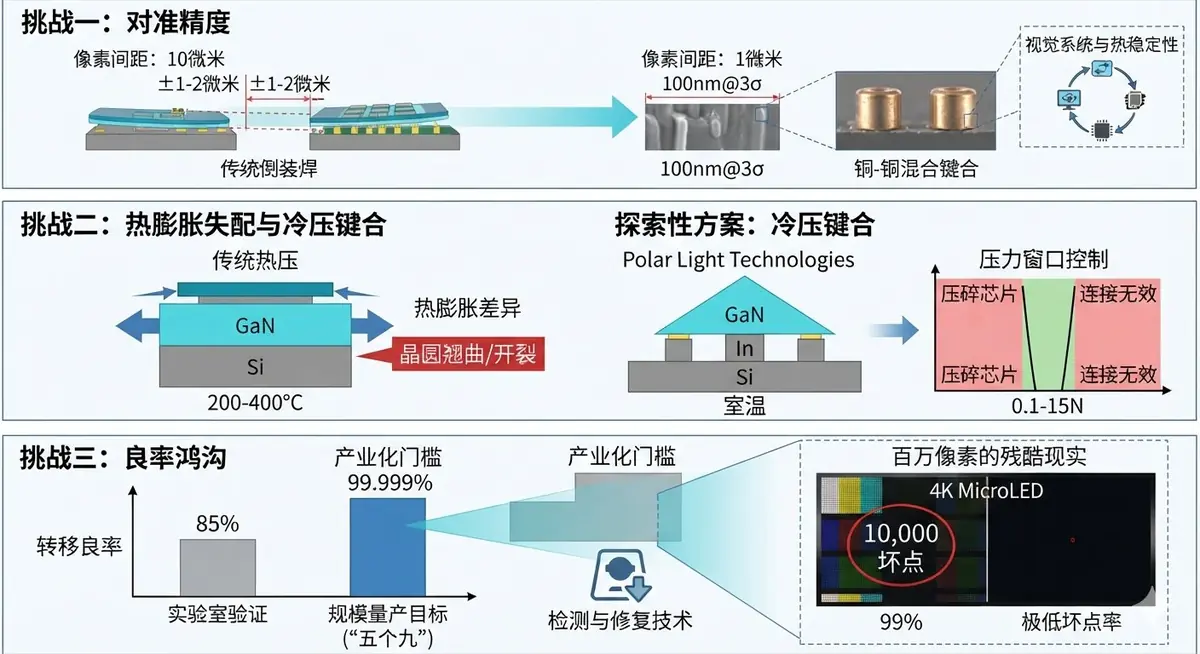

Micro LED 异质键合的工程挑战

挑战一：对准精度——像素越小，容差越窄

MicroLED 像素间距从早期的几十微米持续缩小。间距越大，对准容差越宽；间距越小，精度要求呈指数级上升。目前产业界以 10 微米间距为主要攻坚目标，此量级的倒装焊——芯片翻面，通过金属凸块或焊料直接与基板焊盘对准键合——对准精度需要在 ±1-2 微米。当间距向 5 微米以下推进、最终向 1 微米极限下探时，对准精度要求跨越至 100nm@3σ 的半导体精度级别。

挑战二：热膨胀失配——不能加热怎么键合？

无论蓝宝石还是碳化硅衬底，与硅之间都存在显著的热膨胀系数差异。传统热压键合需要加热到 200-400°C，在这个温度区间内两种材料膨胀幅度不同，冷却后产生巨大残余应力，导致晶圆级翘曲（Warpage）甚至芯片开裂。值得注意的是，硅基氮化镓（GaN-on-Si）因其与 CMOS 驱动电路的材质同源性，正成为降低 CTE 失配风险的主流方向之一。

一种探索性方案是冷压键合：在室温或低温下，通过精确控制的压力实现金属焊盘（如铟）的塑性变形键合，全程不加热或仅微热。Polar Light Technologies 在其 MicroLED 微显示开发中采用了这一方案，将 GaN 金字塔芯片与硅基板上的铟焊盘进行室温压合，已实现 85% 的初始转移良率 [2]。

挑战三：从 85% 到 99.999%——良率鸿沟

85% 的初始良率在实验室验证阶段是重要突破，但对于拥有百万级像素的微显示器来说，15% 的坏点意味着整个器件无法使用。产业界普遍认为，MicroLED 规模量产的单次转移良率需达到 99.999%（'五个九'） [2]。

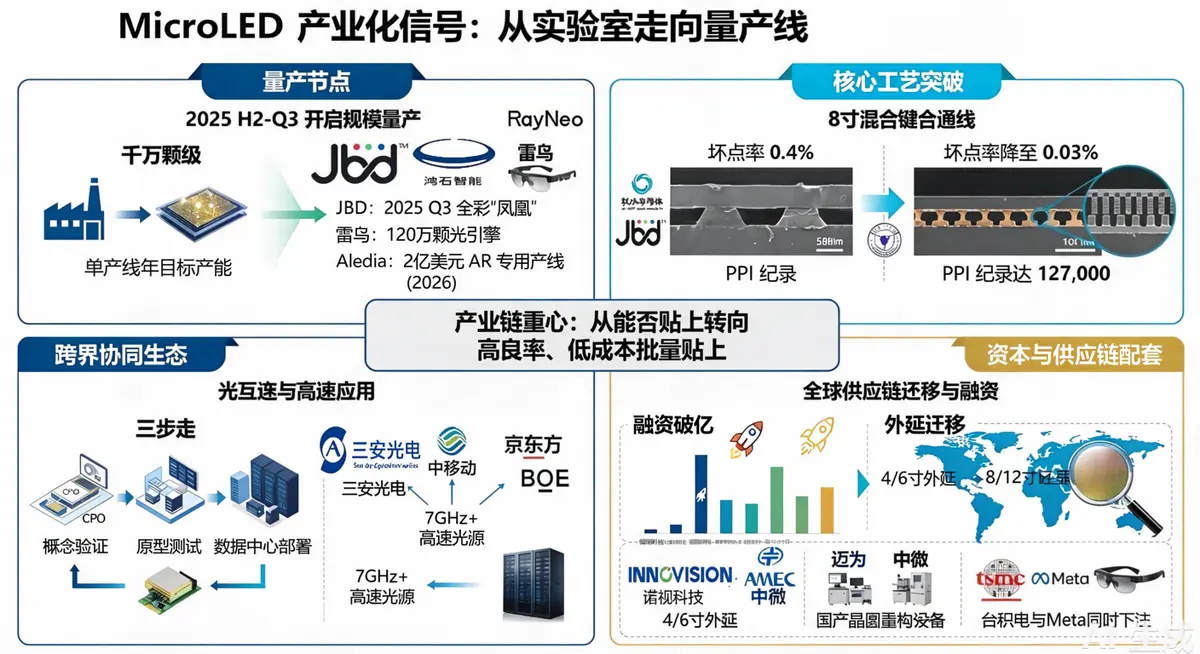

产业信号：从实验室走向量产线

MicroLED 异质键合不再停留在实验室里。2025 年以来，产能、巨头、工艺、资本四个信号同时指向产业化窗口正在打开。

表：MicroLED 产业化关键信号

维度	关键厂商	产业信号
量产节点	JBD、鸿石智能、雷鸟	2025 H2–Q3 开启规模量产；单产线目标产能达千万颗级
核心工艺	秋水半导体、JBD、浙大	8寸混合键合（HB）通线；坏点率降至 0.03%；PPI 纪录达 127,000
跨界协同	三安光电、中移动、京东方	研制 7GHz+ 高速光源；CPO 样机进入验证阶段
供应链配套	诺视科技、迈为、中微	融资规模破亿；国产晶圆重构设备助力 4/6 寸外延向 8/12 寸硅基迁移

当产能在建、时间表逐步明确，当台积电、Meta 等巨头同时下注、生态链不断成熟，这项技术就不只是'可能'，而是'在发生'。

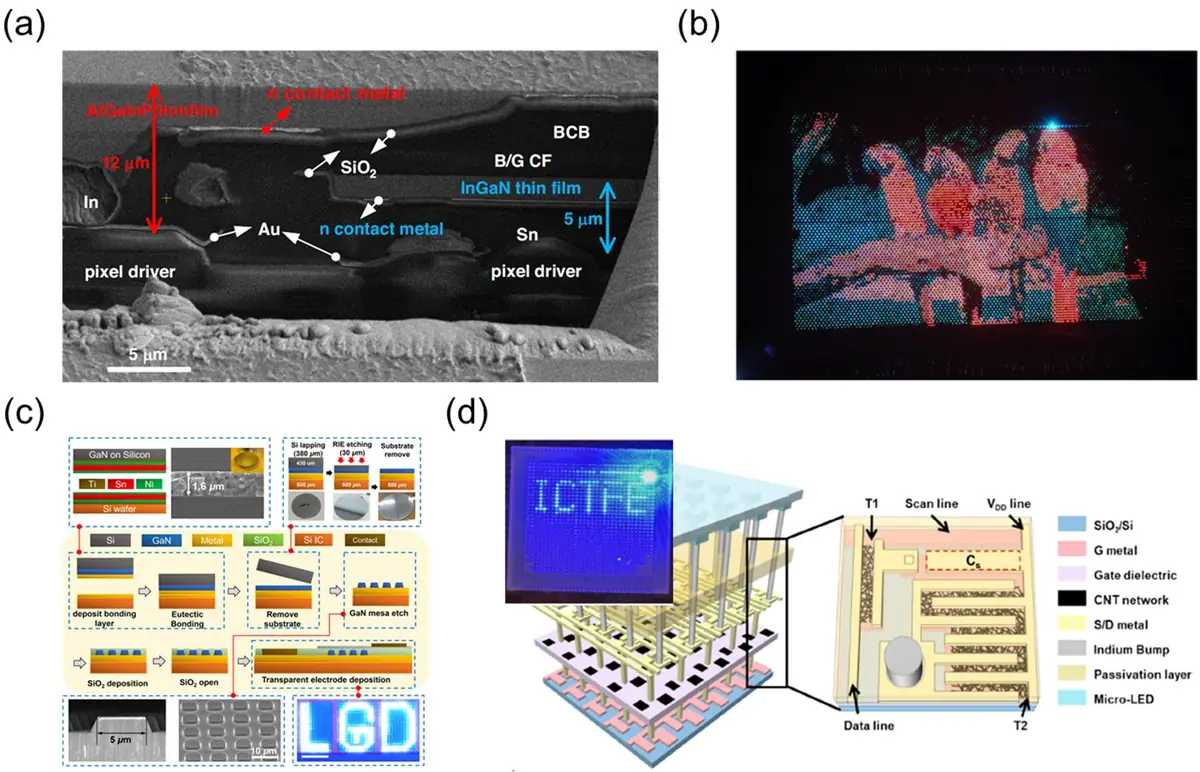

从工艺积累到设备落地：艾科瑞思的异构集成能力

在异质异构集成领域，艾科瑞思是国内最早投入研发并在客户端实现实际应用的设备厂商之一，在纳米级高精度芯片到晶圆混合键合等前沿方向，最早与标杆客户开展联合工艺设备开发，在热管理、良率管控和工艺迁移方面积累了深厚的工程能力。

艾科瑞思最新推出的 QX5000 多功能亚微米装片机，支持异质集成——焊接、共晶键合、倒装芯片集成等多种工艺和多种材料体系（GaN-on-Si / 蓝宝石 / SiC 等）开发验证，进行工艺评估与参数迭代。
