热超声倒装通过温度、压力与超声能量协同,以无助焊剂的固相方式完成 Au stud bump 互连,为 VCSEL 精密装配提供一条低热输入路线。

VCSEL 低温、无助焊剂倒装互连:热超声路线案例

热超声倒装
采用工艺
Au stud bump
互连材料
120°C
加热温度
板级光互连典型结构:VCSEL/PD 芯片 → 薄玻璃转接层 → 聚合物波导 → PCB(结构示意)

超声焊(Ultrasonic Bonding)是一种利用压力与高频机械振动能量,使金属界面发生塑性变形并形成固相连接的键合技术,优点在于无焊料(solder-free),所需温度与压力更低,键合速率更快,该工艺常用于金凸点(Au bump)倒装。

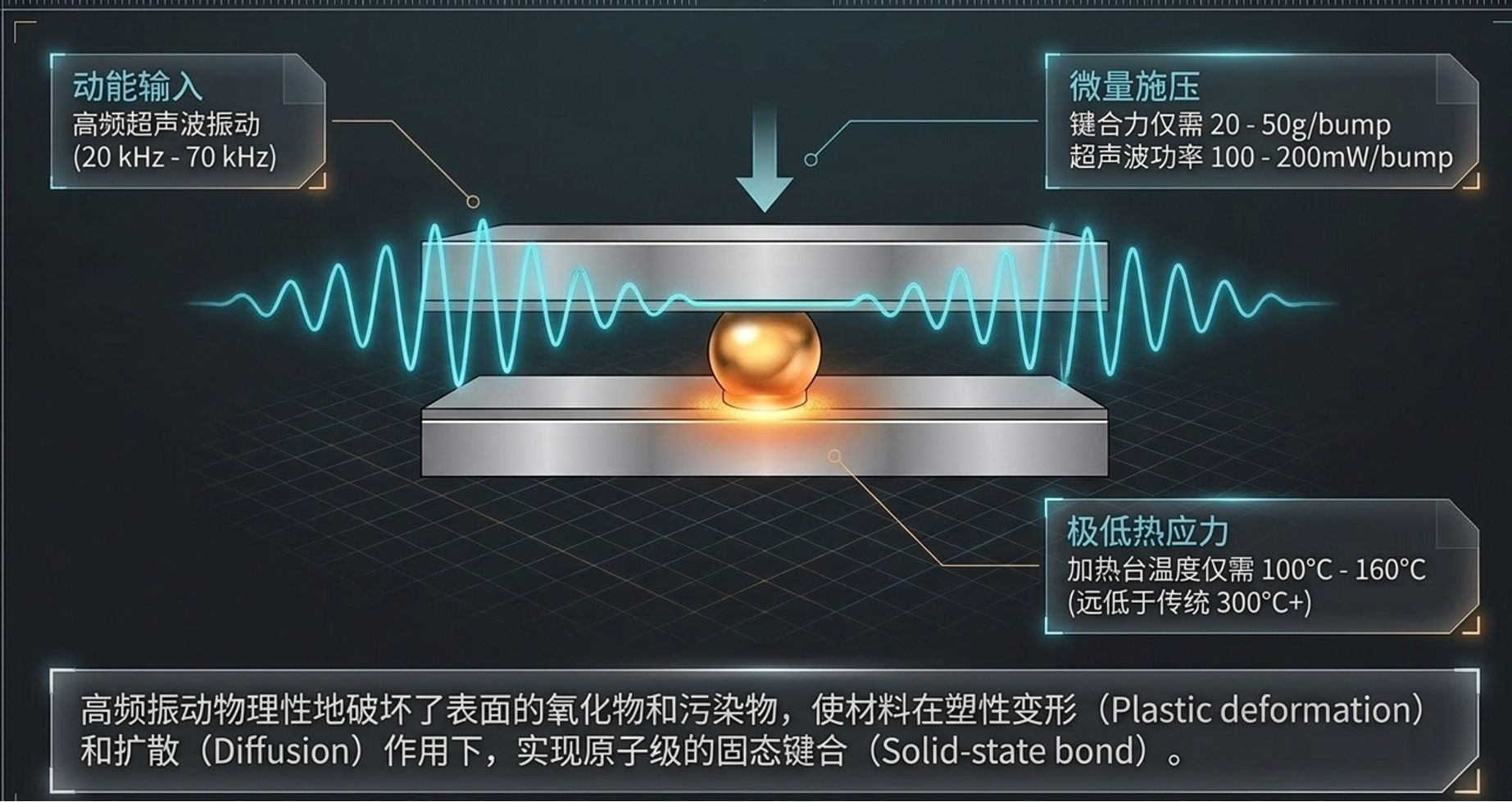

超声键合的能量输入方式:高频振动 + 微量压力 + 低温固相连接(示意)
超声键合的能量输入方式:高频振动 + 微量压力 + 低温固相连接(示意)

在超声焊基础上适度加热,即为热超声键合(Thermosonic Bonding)——类似热压,但因引入超声能量,键合力与温度显著降低。纯热压常需 >300°C;热超声结合热压 + 超声焊接,将温度与力大幅降至 200°C 以下,20–50 g/bump,面向对温度敏感和键合面洁净度要求高的贴装场景,实现温和、可靠、高精度的微电子连接。

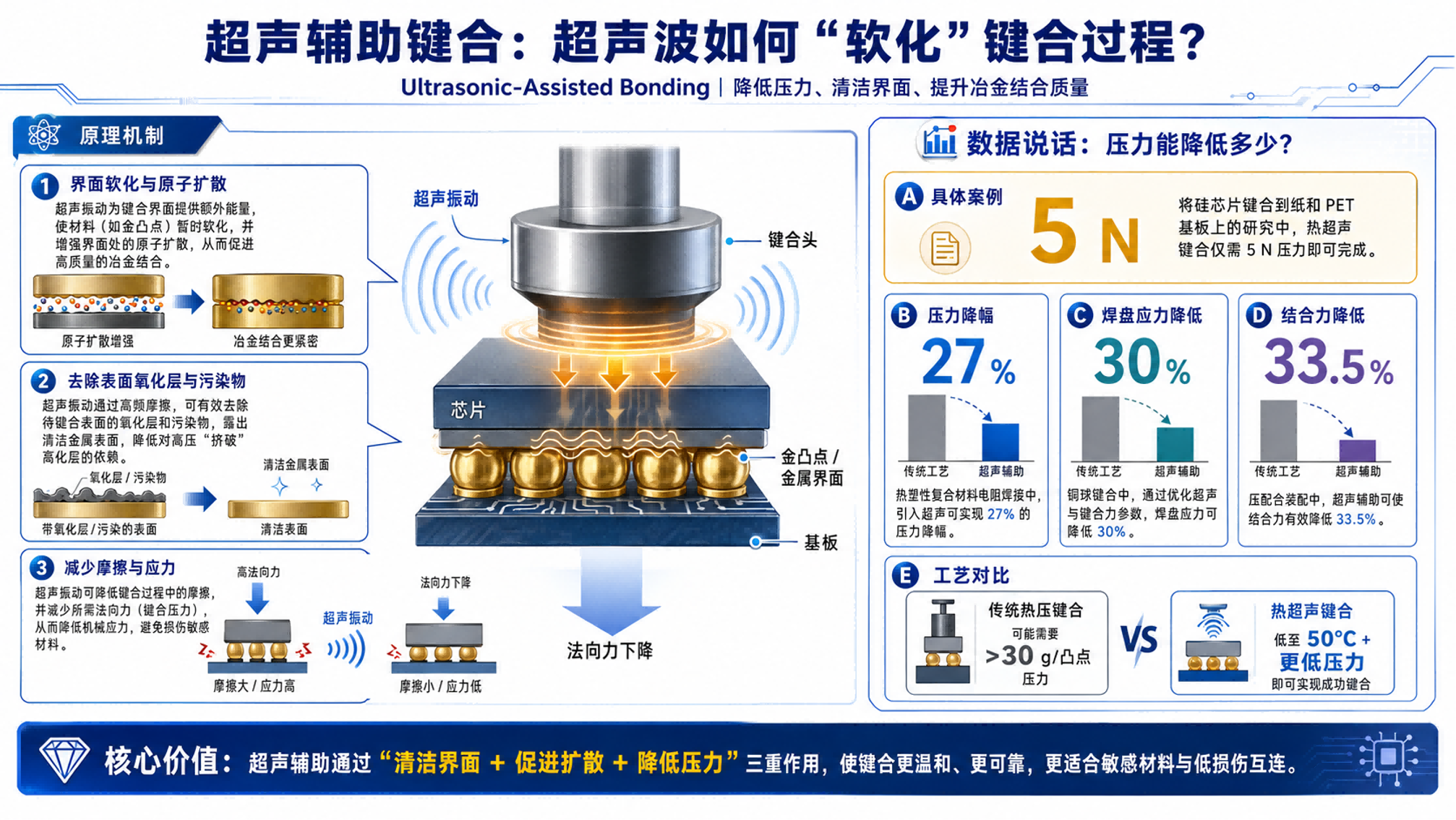

超声辅助键合通过清洁界面、促进扩散、降低压力,使键合更温和可靠(示意)
超声辅助键合通过清洁界面、促进扩散、降低压力,使键合更温和可靠(示意)

一、应用案例:VCSEL 与玻璃中介层精密互连

在板级光互连中,VCSEL 与 PD 承担电信号和光信号之间的转换。为了缩短电互连路径,并将光束耦合至板上的聚合物波导,光电芯片可先倒装到透明玻璃中介层,再与驱动、接收电路及波导结构集成。这个环节既要完成电连接,也要兼顾光学面洁净、器件定位和焊后稳定性。

案例:Nieweglowski 等人 2017 年提出的结构在 PCB 上叠加柔性聚合物光波导层,并通过薄玻璃中介层集成 VCSEL/PD 与驱动、接收芯片。玻璃为光路提供透明窗口,45° 微镜则负责光束的垂直转向与波导耦合。
板级光互连结构:VCSEL/PD 与驱动/接收芯片 → 薄玻璃中介层 → 柔性聚合物波导层 → PCB(引自 Nieweglowski et al. 2017)
板级光互连结构:VCSEL/PD 与驱动/接收芯片 → 薄玻璃中介层 → 柔性聚合物波导层 → PCB(引自 Nieweglowski et al. 2017)

该研究采用 Au stud bump 热超声倒装完成 VCSEL 与玻璃基板的互连。测试装配使用 3 个金凸点,在 120°C、总力 1 N、超声功率 1 W、脉冲 500 ms 的条件下完成连接。无需助焊剂的固相工艺有助于减少光学耦合面附近的残留风险,较低的温度和较短的作用时间也为控制装配热输入提供了空间。

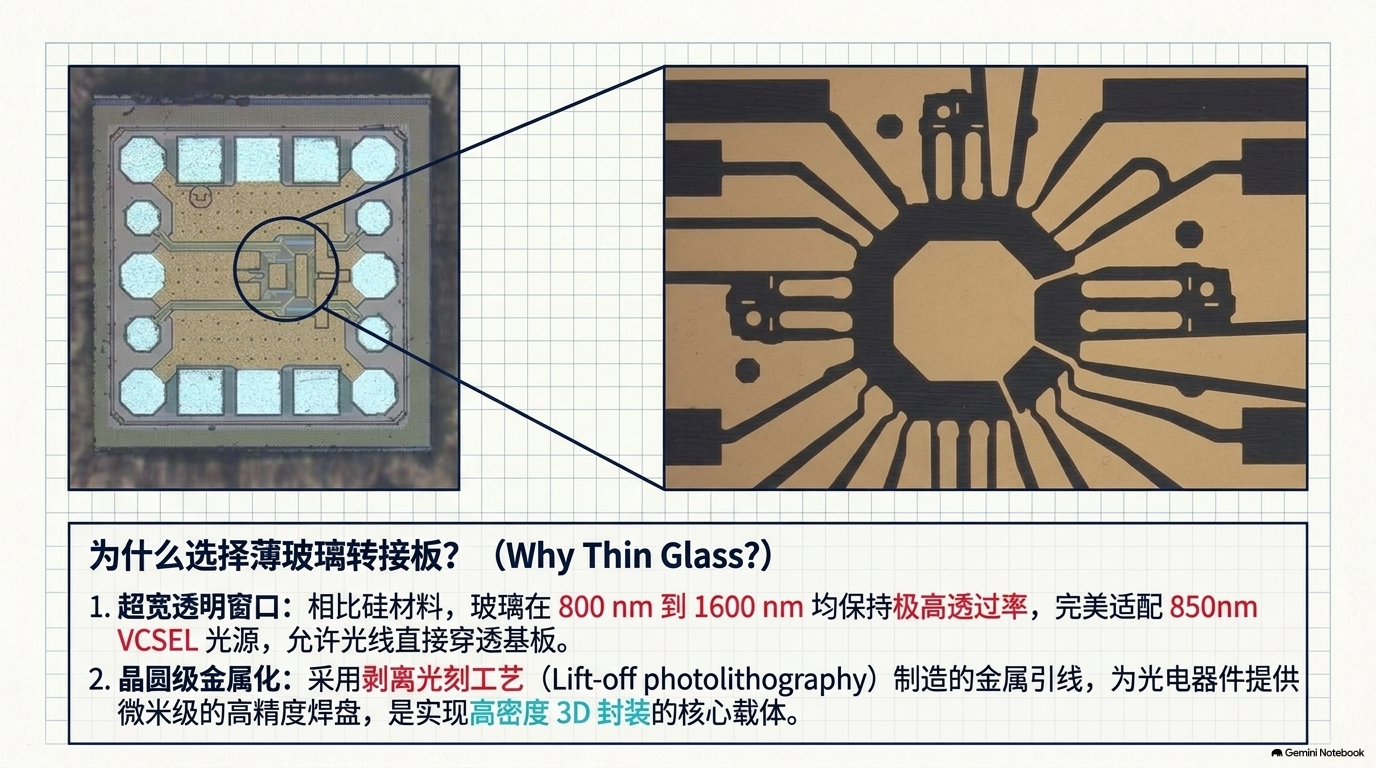

薄玻璃中介层兼具光学透明性与晶圆级金属化能力,可承载 VCSEL/PD 及其驱动、接收电路
薄玻璃中介层兼具光学透明性与晶圆级金属化能力,可承载 VCSEL/PD 及其驱动、接收电路 [1]

二、超声焊工艺难点:对得准、受得住、压得平

难点① · 贴得准,还要焊完不跑位

VCSEL 发出的光需要对准微镜,再进入波导。即使贴装时位置准确,键合过程中金凸点受压变形和超声微振动仍可能让芯片轻微移动;偏移一旦过大,进入波导的光就会减少。因此,既要求高的贴装对位精度,更要看实际焊后精度和实际光耦合效果。

难点② · 温度、压力和超声参数的精确控制

温度、压力或超声能量不足,金凸点可能连接不牢;参数过大,又可能让凸点过度变形,甚至增加芯片和薄玻璃受损的风险。工艺开发需要把温度、压力、超声功率和作用时间放在一起调试,找到既焊得牢、又不过度施力的窗口。

难点③ · 多个凸点的平整度控制:同时接触、均匀受力

多个金凸点就像桌子的几条腿:只要有一个偏高、偏低,或者吸嘴没有压平,就可能出现一边已经压紧、另一边还没接触的情况。装配前需要控制凸点高度,并确认吸嘴与基板保持平行,让每个焊点都能稳定连接。

解决方案 · SOLUTION

解决方案

面向低 I/O 要求,艾科瑞思 QX5000 可提供超声焊方案:

  • ±0.5μm 标准片贴装精度 —— 自主视觉系统支持 ±0.5μm 标准片贴装精度,贴装过程所见即所得的视觉支持
  • 温度与力协同控制 —— 0.1–30 N 键合力与最高 450°C 工作台加热,可围绕接触力、温度和作用时间开展验证,寻找连接强度与器件保护之间的窗口。
  • 超声模块按需配置 —— 针对 Au stud bump 与兼容焊盘金属化,可根据项目配置超声换能器、专用工具和工艺参数
  • 定制吸嘴夹具 —— 根据芯片尺寸、出光区域、凸点数量和玻璃基板结构定制 Die Collet 与夹具,集成压平(coining)功能,兼顾取放保护、夹持刚度和受力均匀性。
  • 贴装结果可追溯,复现 —— 设备支持单颗工艺参数记录与过程观测

让敏感光电器件的低温洁净互连,从图纸进入打样
